4.4.1.3.2.2.6.5. SNMP-диагностика
Для диагностики АРМ после экспорта проекта в Astra.IDE в топологию автоматически добавляется компонент "Компьютер" с компонентом "SNMP" .
|
После экспорта необходимо добавить в приложении "ARM1_SnmpApp" тип "COMPUTER" из библиотеки "PsDiagn" и заполнить карту адресов. Все остальные компоненты ARM настраиваются автоматически с помощью плагина AstraRegul.
|
Ручная настройка SNMP диагностики для АРМ оператора
Для ручной настройки диагностики АРМ оператора по SNMP:

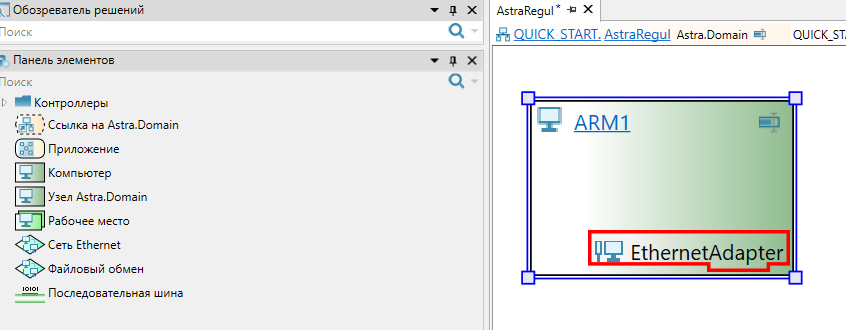

1. Перейдите в домен и перетащите в рабочую область компонент "Компьютер" из Панели элементов.
Имя элемента "Компьютер" должно совпадать с сетевым именем компьютера.
|

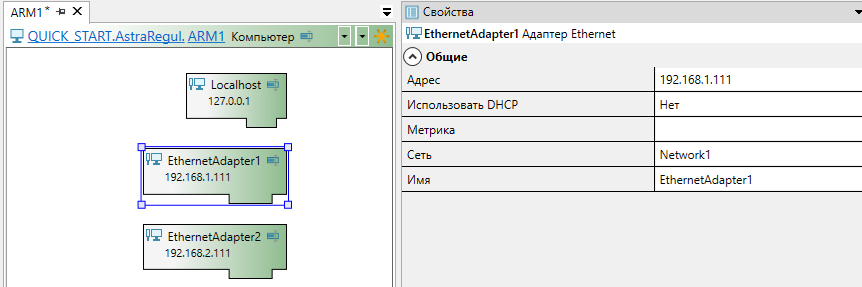

2. Перейдите в элемент "Компьютер" и перетащите в рабочую область из "Панели элементов" необходимое количество Ethernet-адаптеров в соответствии с физическими адаптерами АРМ оператора.
Для каждого адаптера укажите IP-адрес и соответствующую сеть.

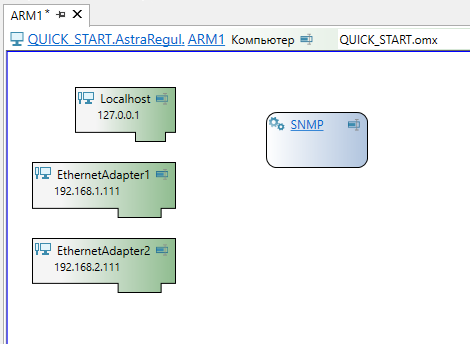

3. Перетащите в рабочую область из Панели элементов "Исполняющий компонент". Задайте ему имя "SNMP".

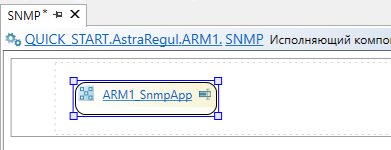

4. Перейдите в исполняющий компонент SNMP и перетащите в рабочую область из Панели элементов компонент "Приложение".
Рекомендуется имя приложения задавать в формате [Имя компьютера]_SnmpApp.
|

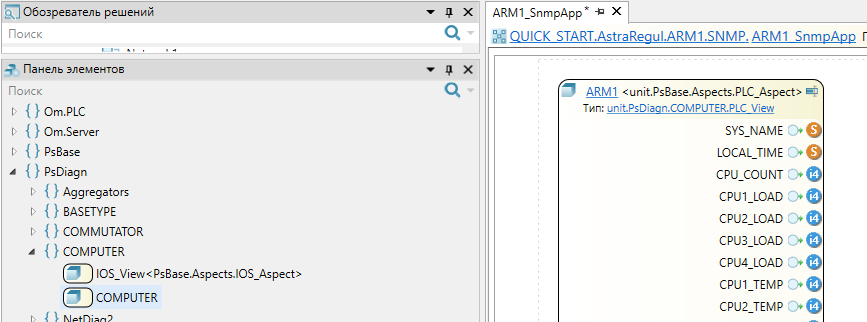

5. Перейдите в приложение и перетащите в рабочую область из библиотеки "PsDiagn" Панели элементов тип "COMPUTER". Имя экземпляра типа должно соответствовать имени компьютера.

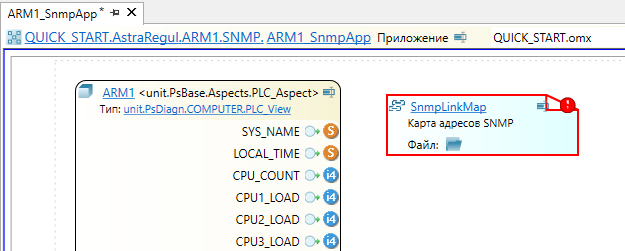

6. Перейдите в Приложение и перетащите в рабочую область из Панели элементов компонент "Карта адресов SNMP".
7. Чтобы добавить файл для карты адресов, его необходимо создать.
Выберите команду "Создать файл..." в контекстном меню объекта "Файлы" в Обозревателе решений.
В диалоговом окне выберите тип файла "Файлы с адресами (*.xml)".
Имя файла рекомендуется задавать в формате [Имя компьютера]_SnmpMap.
|

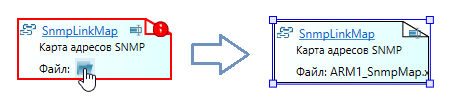

8. Перейдите в Приложение исполняющего компонента SNMP. У объекта "Карта адресов SNMP" укажите созданный файл.

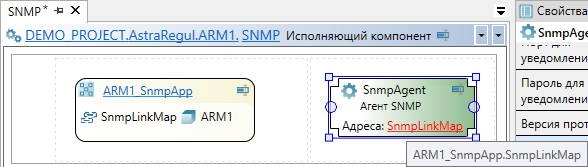

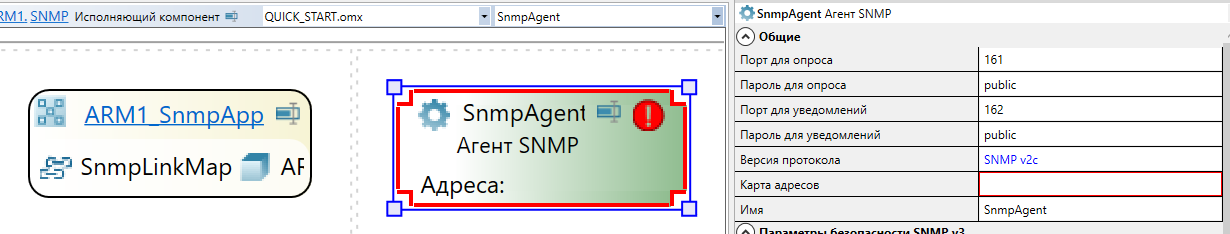

9. Перейдите в исполняющий компонент SNMP и перетащите из панели элементов в рабочую область элемент "Агент SNMP".

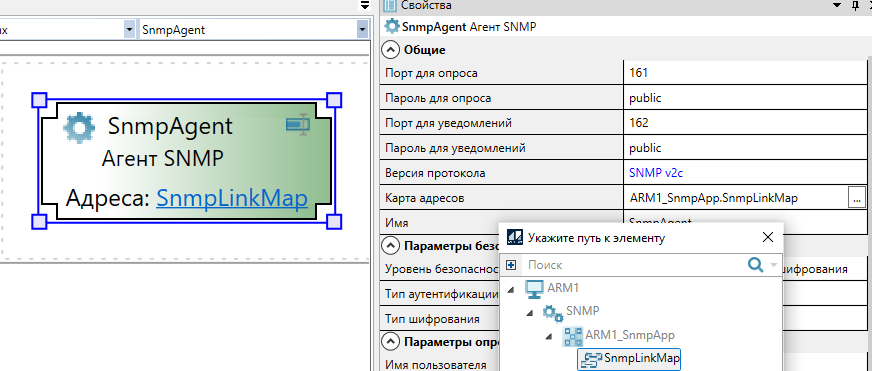

10. Выделите "Агент SNMP". В свойствах элемента укажите добавленную карту адресов и параметры агента: порты для опроса и уведомлений, версию протокола и т.д.

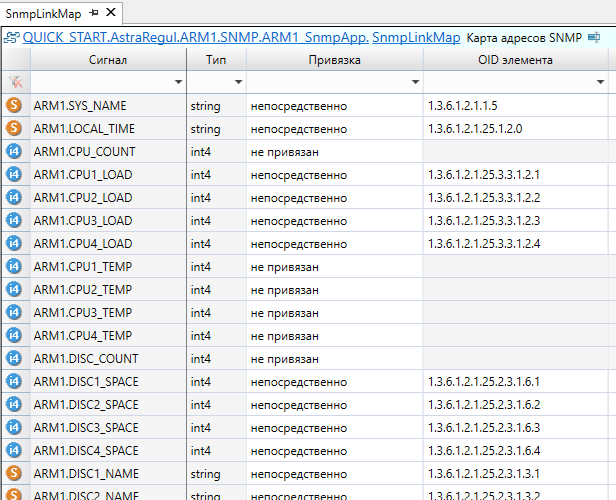

11. Откройте карту адресов с помощью ссылки.
|
Поле
|
Значение
|
|
Привязка
|
Укажите "Непосредственно", если параметры адреса заданы в данной карте адресов.
|
|
OID элемента
|
Укажите OID параметра. OID можно узнать в документации на устройство или извлечь из MIB устройства с помощью утилит (например, MIB Browser).
|
|
Индекс элемента массива
|
Индекс элемента в массиве. Указывается только если OID указывает на массив.
|
|
Композитный тип объекта
|
Указывается только для сложных типов данных:
Дата и время.
Физический адрес.
IP-адрес.
Для всех остальных типов оставьте поле пустым.
|
|
Способ получения данных
|
Возможные варианты:
Только через опрос.
Только через уведомления.
Через опрос и уведомления.
Пусто – равносильно значению Через опрос и уведомления.
|
После настройки АРМ оператора сможет отдавать диагностические параметры по SNMP.
Аналогично настраиваются все АРМ оператора.
