5.5.2.3.1.1.1. Алгоритм
Функциональный блок TYP_AI_V2 выполнен на основе базового функционального блока PVI и, соответственно, наследует его функции.
|
Функция
|
Описание
|
|
Обработка измерительного входа и формирование переменной процесса (PV).
| |
|
Интегрирования переменной процесса (PV) и формирование накопленного значения (SUM).
| |
|
Значение PV не формируется по значению измерительного входа (IN), а задается оператором вручную. Реальное значение измерительного входа (IN) отслеживается по значению параметра необработанных данных (RAW).
| |
|
Формирование выхода OUT в зависимости от значения переменной процесса (PV).
| |
|
Обработка тревог блока и формирование списка сработавших тревог (ALRM_R) и состояния тревог (ALRM).
| |
|
Маскирование тревог, т.е. тревоги формируются, но не записываются в журнал событий.
| |
|
Проверка правильности задания уставок (HH, PH, PL, LL) для обработки тревог блока .
|
Этот функциональный блок отображает входной сигнал от модулей ввода/вывода в виде переменной процесса (PV). Он также может выводить PV с выхода OUT на другие функциональные блоки. Данный блок предназначен для индикации переменной процесса и выдачи сигналов защит, которые выполнены в виде защитных выходов QHH, QHI, QLO, QLL и QBAD, на внешнюю логику при формировании соответствующих тревог (HH, HI, LO, LL и IOP/IOP-).
С помощью включения режима технологического обслуживания (кнопка "Режим технологического обслуживания" в окне настроек блока на АРМ оператора) возможна блокировка защитных выходов QHH, QHI, QLO, QLL и QBAD при срабатывании тревог.
Список доступных режимов функционального блока TYP_AI_V2:
Инициализация
По умолчанию блок инициализируется в режиме AUT.
Функция сигнализации
Список доступных тревог функционального блока TYP_AI_V2:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Низкая сигнализация размыкания входа (IOP-)
Сигнализация достижения 2-го верхнего предела (HH)
Сигнализация достижения 2-го нижнего предела (LL)
Сигнализация достижения верхнего предела (HI)
Сигнализация достижения нижнего предела (LO)
Скоростная сигнализация + (VEL+)
Скоростная сигнализация - (VEL-)
Сигнализация нарушения соединения (CNF)
В случае неисправности входа (IOP/IOP-) или состояния данных BAD блок автоматически формирует сигнал тревоги IOP/IOP-. В случае данных тревог поведение блока зависит от конфигурационного входа HLD (удержание при отказе), для которого возможны следующие значения:
0. Отключено. Масштабирование переменной процесса PV выполняется с формированием тревог по порогам;
1. Отключено с блокировкой тревог по порогам. Масштабирование переменной процесса PV выполняется без формирования тревог по порогам;
2. Удержание последнего значения. Удерживается последнее достоверное значение переменной процесса PV.
3. Подстановка HLD_VALUE. Значение входа HLD_VALUE записывается в переменную процесса PV.
4. Подстановка SL (обрыв) или SH (к.з.). В переменную процесса PV записывается значение SL в случае тревоги IOP- и значение SH в случае тревоги IOP.
Подробная информация об отказе входа в разделе
|

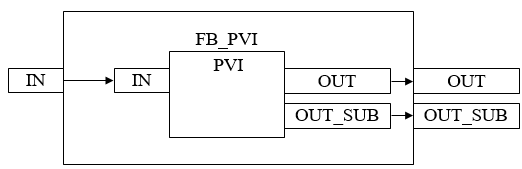

Функциональная блок-схема
Методы доступа к входам/выходам и адресаты соединения входов/выходов:
|
Вход/
Выход
|
Метод доступа
к входам/
выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/
вывода ПЛК
|
Переменные
внешней
логики
|
Входы/
выходы функциональных блоков
| |||
|
IN
|
Измерит. вход
|
Запись
|
x
|
x
| |
|
OUT
|
Выход
|
Чтение
|
x
|
x
| |
|
OUT_SUB
|
Дополнит. выход
|
Чтение
|
x
|
x
| |
x: соединение разрешено
-: соединение запрещено
