5.5.2.2.3.1.1. AVE_C | НАКОПЛЕННОЕ СРЕДНЕЕ
Блок накопленного среднего AVE_С используется для определения среднего (интегрального) значения входных данных, полученных после определенного момента времени.
Блок накопленного среднего (AVE_С) является функциональным блоком, обеспечивающим вычисление среднего значения (интегрального среднего значения) входных данных, полученных после определенного момента времени.

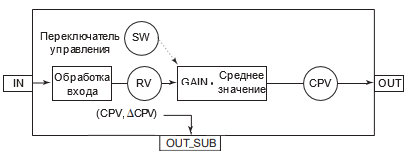

Функциональная блок-схема блока накопленного среднего (AVE_С):
Методы доступа к входам/выходам и адресаты соединения входов/выходов блока накопленного среднего (AVE_С):
|
Вход/Выход
|
Метод доступа
к входам/
выходам
|
Адресат соединения
| |||
|
Каналы модулей
ввода/
вывода ПЛК
|
Переменные
внешней
логики
|
Входы/выходы функциональных блоков
| |||
|
IN
|
Расчетный вход
|
Запись
|
-
|
x
| |
|
OUT
|
Расчетный выход
|
Чтение
|
-
|
x
| |
|
OUT_SUB
|
Дополнительный выход
|
Чтение
|
-
|
x
| |
x: соединение разрешено
-: соединение запрещено
Функционирование блока накопленного среднего (AVE_С)
Блок AVE_С выполняет обработку входа, вычислений, выхода и аварийной сигнализации.
Список доступных типов обработки входа функционального блока AVE_C:
Нет преобразования
Аналоговый вход
Преобразование путем вычисления квадратного корня
Преобразование входа последовательности импульсов
Вход подсистемы
Список доступных типов обработки выхода функционального блока AVE_C:
Вспомогательный выход CPV
Вспомогательный выход ∆CPV
Нет преобразования
Аналоговый выход
Выход подсистемы
Список доступных тревог функционального блока AVE_C:
Нормальное состояние (NR)
Высокая сигнализация размыкания входа (IOP)
Низкая сигнализация размыкания входа (IOP-)
Сигнализация нарушения соединения (CNF)
Список доступных режимов функционального блока AVE_C:
Список доступных состояний функционального блока AVE_C:
Состояние работы (RUN)
Состояние останова (STOP)
Подробная информация об обработке вxода в разделе
Подробная информация об обработке выxода в разделе
Подробная информация об обработке аварийной сигнализации в разделе
|
Выполнение вычислений в блоке накопленного среднего (AVE_C)
Блок (AVE_C) выполняет вычисления накопленного среднего значения (интегрального среднего значения) входных данных, используя свой алгоритм вычислений и параметры установки.
Алгоритм вычисления
Блок накопленного среднего (AVE_C) выполняет операцию обработки данных, в процессе которой вычисляется среднее значение (интегральное среднее значение) входных данных.
Блок накопленного среднего (AVE_C) начинает выполнение расчетов в соответствии со значениями переключателя управления (SW).
Когда переключатель управления (SW) переводится в положение “0”, текущее расчетное значение выхода (CPV) сохраняется как предыдущее среднее значение (PREV), после чего расчет среднего значения начинается снова. Эта процедура называется “инициализацией интегрального расчета”.
По завершении данной операции интегральное среднее значение входных данных для каждого периода сканирования накапливается вплоть до того момента, когда переключатель управления (SW) снова переходит в положение “0”.
Расчетное значение выхода (CPV) представляет собой значение накопленного среднего, умноженное на коэффициент усиления (GAIN).
 где F0 – значение накопленного среднего;
GAIN - коэффициент усиления.
|
Состояние процедуры вычисления отображается состоянием блока.
Далее приведены значения переключателя управления (SW), соответствующие им действия и переходы состояния блока:
Если значение переключателя управления (SW) равно 0. Запускается инициализация состояния вычислительного блока, затем по завершению инициализации значение переключателя управления (SW) изменяется на 1. Состояние блока — Выполнение (RUN).
Если значение переключателя управления (SW) равно 1. Запускается операция вычисления среднего значения. Расчетное значение выхода (CPV) изменяется во время каждого цикла ПЛК. Состояние блока — Выполнение (RUN).
Если значение переключателя управления (SW) равно 2. Сохраняется текущее расчетное значение выхода (CPV), операция вычисления прекращается. Состояние блока — Останов (STOP).
Начало и конец операции интегрированного вычисления среднего значения устанавливаются переключателем управления (SW), который может управляться с помощью функций контроля и управления или получать управляющие команды от других функциональных блоков.
Даже при изменении режима блока или состояния аварийной сигнализации блок вычисления накопленного среднего (AVE_C) не инициализирует автоматически процедуру вычисления накопленного среднего.
Пример функционирования

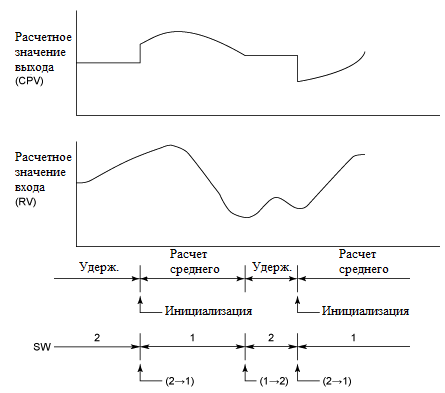

На приведенном ниже рисунке показан пример функционирования блока накопленного среднего (AVE_C).
