Доступен к заказу

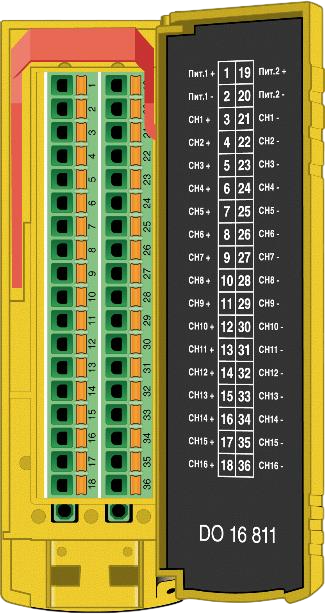

R500S CL 36 001

для модулей ввода/вывода, 36 контактов

Описание

Клеммная колодка обеспечивает подключение внешних сигнальных кабелей к модулям ввода/вывода..

ВНИМАНИЕ! Перед подключением/отключением провода рекомендуется отключать внешнее полевое питание.

Технические характеристики клеммной колодки

Наименование параметра, единица измерения	Значение
Условия эксплуатации:
температура окружающего воздуха в рабочих условиях, ºС	от – 40 до + 60
относительная влажность воздуха, %	от 5 до 98 без образования конденсата
Условия хранения:
температура окружающего воздуха, ºС	от – 40 до + 70
относительная влажность воздуха, %	от 5 до 98 без образования конденсата
Степень защиты от внешних воздействий	IP20
Размеры (ШхВхГ), мм	40х127х50
Вес, кг	0,1

Для проводника, подключаемого к модулю контроллера, значение сечения должно находиться в диапазоне, указанном в таблице.

Характеристики подключаемых проводников

Описание	Характеристика
Сечение гибкого проводника	от 0,2 до 2,5 мм²
Сечение гибкого проводника с кабельным наконечником	от 0,25 до 1,5 мм²
Длина снятия изоляции	10 мм

Для подключения провода предварительно зачистите изоляцию на нем и вставьте в клемму. Если толщины провода недостаточно, то обожмите провод кабельным наконечником. В колодке применяются пружинные соединительные клеммы для быстрозажимного подключения. Для извлечения провода вставьте отвертку в прорезь и, удерживая ее, извлеките провод.

На внутренней стороне крышки клеммной колодки размещен вкладыш с маркировкой клемм и схемой подключения (на примере модулей DO16 811 и DO 08 821, см. рисунок 1). Подключение проводов следует производить в соответствии с информацией на вкладыше.

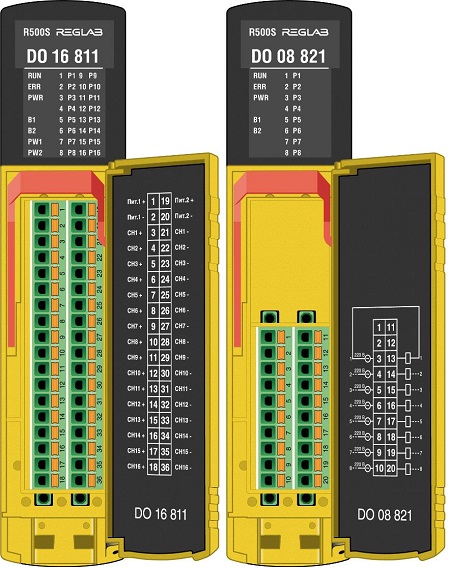

Рисунок 1 - Модули аналогового ввода DO 16 811 и DO 08 821 с клеммными колодками, на 36 и 20 контактов соответственно.

КО ВСЕМ МОДУЛЯМ
