R500 CL 20 001
- для модулей ввода/вывода R500, 20 контактов (черн.)
КО ВСЕМ МОДУЛЯМ
Клеммная колодка обеспечивает подключение внешних сигнальных кабелей к модулям ввода/вывода.
ВНИМАНИЕ! Перед подключением/отключением провода рекомендуется отключать внешнее полевое питание.
Для проводника, подключаемого к модулю контроллера, значение сечения должно находиться в диапазоне, указанном в таблице.
Характеристики подключаемых проводников
|
Описание |
Характеристика |
|---|---|
|
Сечение гибкого проводника |
от 0,2 до 2,5 мм2 |
|
Сечение гибкого проводника с кабельным наконечником |
от 0,25 до 1,5 мм2 |
|
Длина снятия изоляции |
10 мм |
Для подключения провода предварительно зачистите изоляцию на нем и вставьте в клемму. Если толщины провода недостаточно, то обожмите провод кабельным наконечником. В колодке применяются пружинные соединительные клеммы для быстрозажимного подключения. Для извлечения провода вставьте отвертку в прорезь и, удерживая ее, извлеките провод.
На внутренней части крышки клеммной колодки присутствует вкладыш с маркировкой клемм и схемой подключения (на примере модулей AO 08 011 и AI 16 081, см. рисунок 1). Осуществите подключение проводов, руководствуясь приведенной информации на вкладыше.

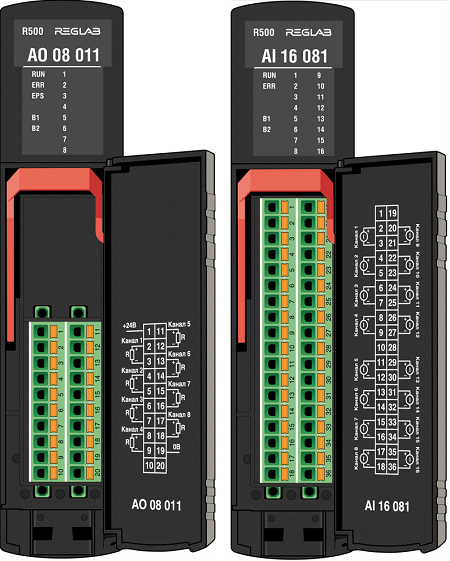

Рисунок 1 - Модули аналогового ввода AO 08 011 и AI 16 081 с клеммными колодками, на 20 и 36 контактов соответственно.
