Доступен к заказу

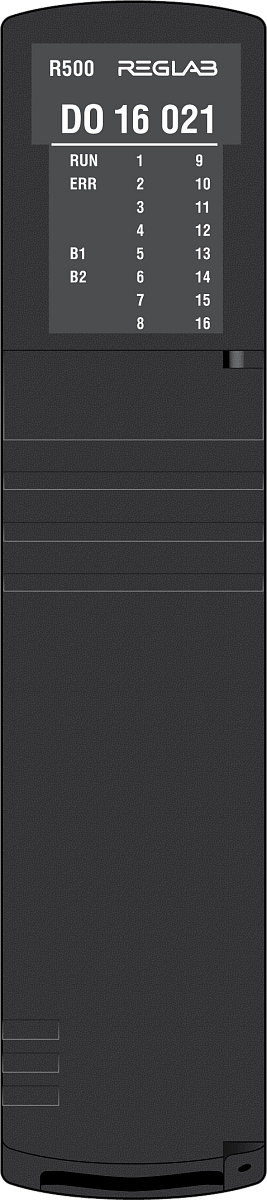

R500 DO 16 021

  • 220 В AC, 2 А / 220 В DC, 0,27 А, 16 каналов, поканальная гальваническая изоляция
  • Клеммная колодка 36 контактов заказывается отдельно

Получить расчет проекта

КО ВСЕМ МОДУЛЯМ
Описание
Скачать ПО

Модуль предназначен для вывода шестнадцати дискретных сигналов, коммутирующих силовые цепи напряжением 220 В переменного или постоянного тока.

В состав модуля входят:

  • шестнадцати блоков выдачи выходных релейных сигналов типа «сухой контакт», каждый из каналов гальванически изолирован от другого канала и от схемы обработки;
  • микропроцессор;
  • источник питания (DC/DC-преобразователь 24 В/5 В);
  • панель индикации.

Блок выдачи модуля выходного сигнала представляет собой силовое реле со схемой управления. Схемы защиты выхода от перегрузки по току и перенапряжения отсутствуют.

Алгоритм работы модуля следующий: микропроцессор получает от прикладной программы маску состояния выходных сигналов и выдаёт соответствующие управляющие сигналы на катушки реле. Реле замыкают свои контакты, тем самым коммутируя внешние силовые цепи. Микропроцессор, получив сигнал о состоянии каналов, производит включение соответствующих светодиодных индикаторов.

При потере модулем связи с центральным процессором управление каналами может происходить в несколько конфигурируемых этапов (максимально – 3, с возможностью цикличного повторения этапов) с разными временными отрезками (максимально 65,535 секунд на отрезок) и разными стратегиями управления на каждом этапе.

ИНДИКАЦИЯ

Индикация состояния каналов модуля: свечение индикаторов состояния выходных цепей модуля отображает наличие сигнала «1» в соответствующей выходной цепи модуля.

Технические характеристики

Наименование параметра, единица измерения

Значение

Количество каналов

16

Характеристики каналов при коммутировании цепей постоянного тока:

  • номинальное напряжение, В

220

  • максимальное напряжение, В

250

  • максимальная мощность, Вт, не более

75

  • максимальный ток (для резистивной нагрузки), А, не более

0,3

Характеристики каналов при коммутировании цепей переменного тока:

  • номинальное напряжение, В

230

  • максимальное напряжение, В

250

  • максимальная мощность, ВА, не более

500

  • максимальный ток (для резистивной нагрузки), А, не более

2,0

Механический ресурс переключений реле (при нагрузке 6А, 250 VAC, cosφ="1, 60 ºС)

105

Сопротивление контакта в разомкнутом состоянии, МОм, не менее

1"

Время запаздывания (для резистивной нагрузки), мс, не более:

  • с «0» на «1»

15

  • с «1» на «0»

30

Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:

  • между каналами и внутренней шиной питания и данных

2000

  • между каналами и защитным заземлением

2000

  • между каналами

1500

Потребляемая мощность от внутренней шины питания контроллера, Вт

от 1,2 до 7

Условия эксплуатации:

  • температура окружающего воздуха в рабочих условиях, ºС

от – 40 до + 60

  • относительная влажность воздуха, %

от 5 до 98
без образования конденсата

Условия хранения:

  • температура окружающего воздуха, ºС

от – 40 до + 70

  • относительная влажность воздуха, %

от 5 до 98
без образования конденсата

Степень защиты от внешних воздействий

IP20

Совместимый модуль шасси

CH ХХ 011/ CH ХХ 012 / CH ХХ 811

Количество занимаемых слотов

1

Размеры (ШхВхГ), мм

40х180х145

Вес, кг

0,42
