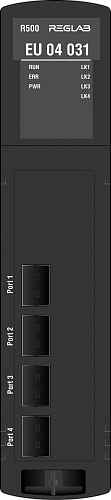

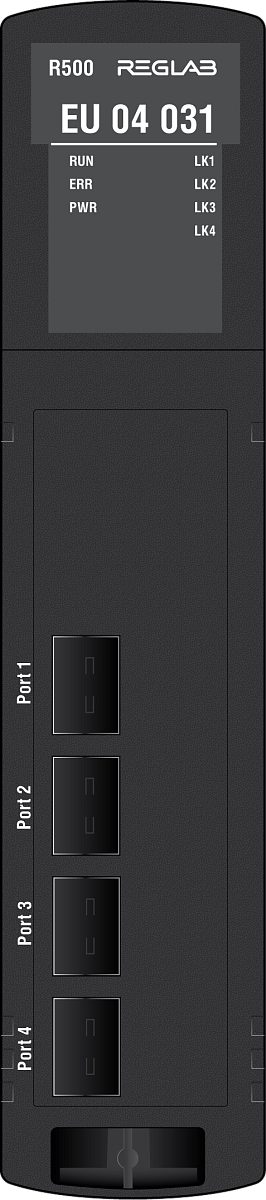

R500 EU 04 031
- 4 x Ethernet SFP
- Для блока используется шасси R500 CH 02 041, при этом для модулей CU должны быть выбраны шасси R500 CH 02 023.
КО ВСЕМ МОДУЛЯМ
Блоки расширения предназначены для модулей ЦП III-го типа и служат для организации четырех дополнительных независимых каналов связи по интерфейсу Ethernet. Блоки расширения устанавливаются только справа от модуля ЦП и не более двух штук на один ЦП. Блоки не содержат внутри себя драйверы протоколов. Они осуществляют физическое подключение внешних устройств. Драйверы протоколов передачи данных по этим каналам функционируют в модуле центрального процессора.
В состав блока расширения входят:
- микропроцессор;
- PCI-e маршрутизатор;
- четыре микросхемы Ethernet PHY – интегральные микросхемы, предназначенные для реализации физического уровня интерфейса Ethernet;
- источник питания (DC/DC-преобразователь 24В/5В);
- панель индикации.
ВНИМАНИЕ!
Подключение и отключение блоков расширения к модулям центрального процессора должно происходить при выключенном внешнем питании контроллера
Индикация
Мигание функциональных индикаторов Lk определяет наличие обмена через соответствующие Ethernet-порты.
Соответствие свечения служебных индикаторов RUN и ERR режиму работы блока расширения приведено в таблице 1.
Таблица 1
|
Состояние индикатора RUN |
Состояние индикатора ERR |
Состояние блока расширения |
|---|---|---|
|
Не горит |
Горит |
Модуль ЦП не сконфигурирован Внутренняя ошибка блока расширения по результатам диагностики Нет связи с модулем ЦП |
|
Горит |
Не горит |
Блок расширения успешно сконфигурирован и осуществляет обмен с модулем ЦП |
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество портов |
4 |
|
Интерфейс |
SFP (1000BASE-KX/BX) |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1000 |
|
1000 |
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
6,0 |
|
Поддержка резервирования внутренней шины питания |
Да |
|
Условия эксплуатации: |
|
|
от – 40 до + 50 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH 02 041 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,6 |
