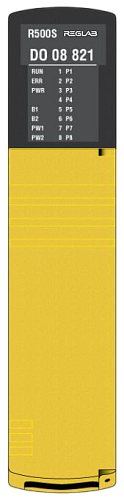

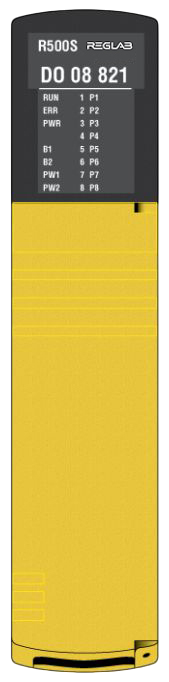

R500S DO 08 821
- 220 В DC, 6 А;
- релейный выход с двумя реле на канал включенными последовательно;
- функция контроля тока в канале;
- поканальная гальваническая изоляция.
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода восьми дискретных сигналов с коммутацией цепей напряжением 24-230 В как постоянного, так и переменного тока.
В состав модуля входят:
- восемь релейных каналов, при этом каждый из восьми каналов гальванически изолирован. В каждый из восьми каналов встроены два электромеханических реле, включеных последовательно, с принудительно ведомыми (механически связанными) контактами повышенной износостойкости. Питание катушек реле осуществляется от дублированной системной шины;
- микроконтроллер с уровнем полноты безопасности SIL 3;
- панель индикации.
Дублированная шина данных (шина данных 1 и 2) предназначена для передачи/получения данных двух процессорных модулей. Дублированная шина системного питания (шина
системного питания 1 и 2) предназначена для питания компонентов модуля от модулей источника питания.
Для модуля реализована встроенная диагностика, которая направлена на контроль:
- исправности двух реле;
- токов в каналах нагрузки;
- напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
- температуры внутри модуля;
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Число каналов |
8 |
| Минимальное коммутируемое напряжение постоянного/переменного тока канала, В |
12 |
|
Максимальное коммутируемое напряжение постоянного/переменного тока канала, В |
250 |
|
Максимальная сила постоянного тока при коммутируемом напряжение 24 В, А |
6 |
|
Максимальная коммутируемая мощность канала, Вт |
1500 |
|
Время преобразования на модуль, мс, не более |
35 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
3000 |
|
3000 |
|
Потребляемая мощность модулем от шины питания контроллера, Вт, не более |
9 |
|
Совместимый модуль шасси |
CH 02 811 |
|
Масса модуля, кг |
0,6 |
