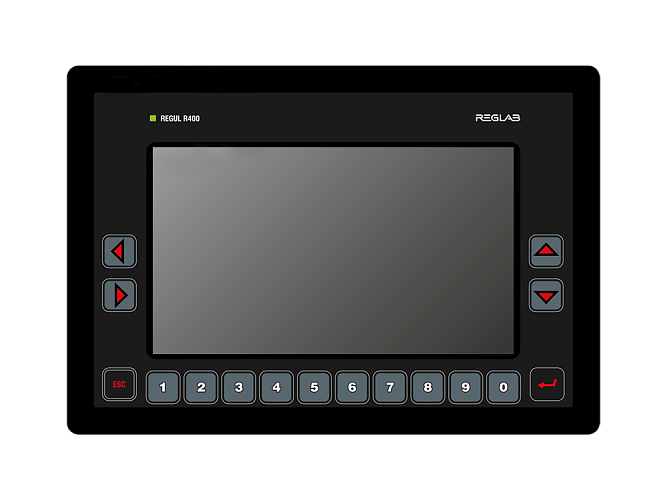

В состав модуля входят:
- процессорный модуль;
- твердотельный накопитель;
- элемент питания часов реального времени;
- коммуникационный порт RS-485;
- два коммуникационных порта Ethernet;
- два коммуникационных порта внутренней шины данных RegulBus (IN и OUT);
- два порта USB.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Диагональ экрана, дм |
7 |
|
Разрешение экрана, пкс |
800х480 |
|
Тип сенсорного экрана |
емкостный |
|
Объем ОЗУ, Гб |
2 |
|
Объем ПЗУ, Гб |
4 |
|
Интерфейсы: |
|
|
1 |
|
2 |
|
2 |
|
Поддержка подключения крейтов расширения |
по схемам «звезда» и «кольцо» |
|
Входное напряжение постоянного тока, В: |
|
|
24 |
|
от 18 до 36 |
|
Входной ток, А, не более |
0,9 (при напряжении 24 В) |
|
Защита от перенапряжения |
Да |
|
Защита от обратной полярности питающего напряжения |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция) между портом RS485 и внутренней шиной, В, не менее |
1000 |
|
Условия эксплуатации: |
|
|
от -20 до +60 |
|
от 5 до 95 |
|
Условия хранения: |
|
|
от – 30 до + 70 |
|
от 5 до 95 |
|
Размеры (ШхВхГ), мм |
236х169х51,2 |
|
Вес, кг |
2,4 |
ИНДИКАЦИЯ

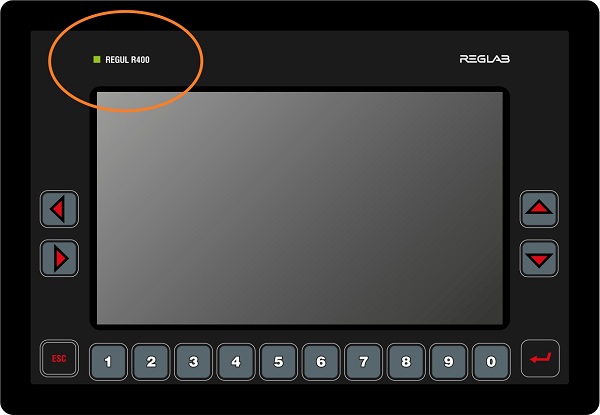

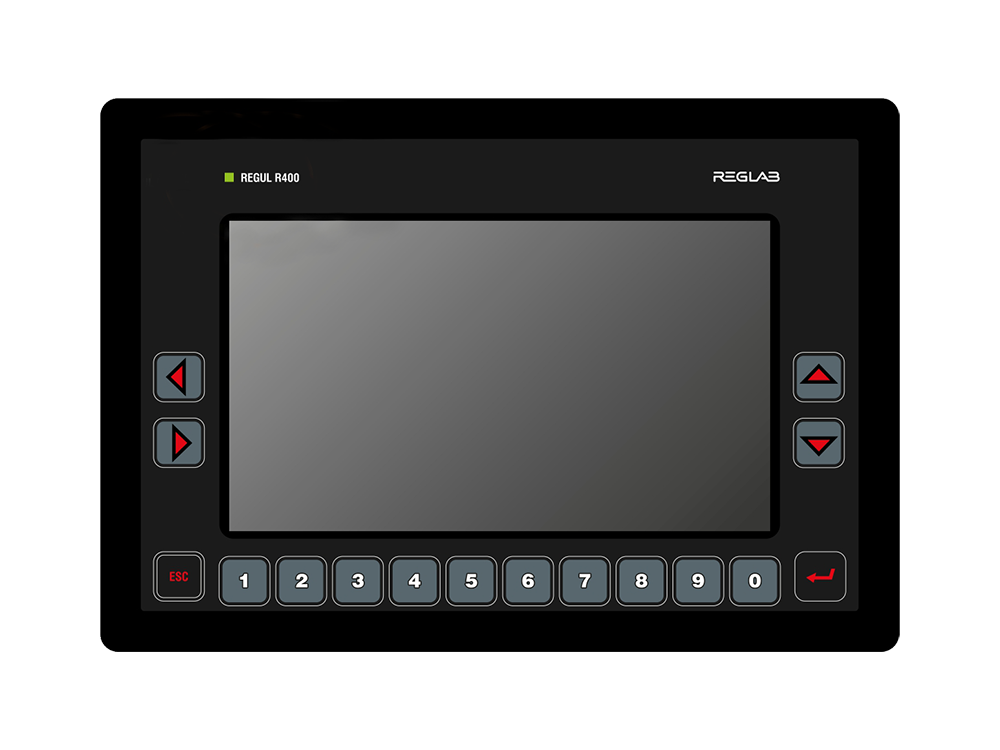

На лицевой панели в верхнем левом углу панели находится двухцветный светодиод, показывающий, как функционирует модуль (Рисунок 1).

Индикатор горит зеленым цветом при нормальном функционировании модуля и красным – при наличии какой-либо аппаратной или программной ошибки.
Работу с проектом на модуле, индикатор показывает следующим образом:
- выполнен старт проекта – светодиод горит зеленым;
- выполнена остановка проекта – светодиод не горит;
- извлечены модули ввода/вывода или отключили крейт – светодиод горит красным;
- удалили проект – светодиод моргает красным.

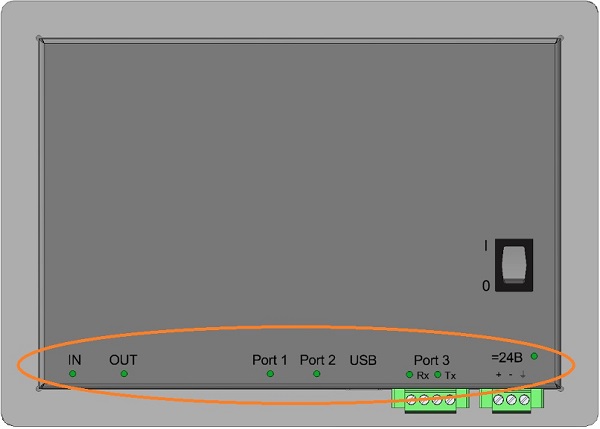

На задней панели модуля расположены следующие индикаторы (Рисунок 2):
- IN, OUT – соответствующий индикатор мигает при наличии обмена через коммуникационные порты внутренней шины данных RegulBus (IN и OUT);
- Port 1, Port 2 – соответствующий индикатор мигает при наличии обмена через коммуникационные порты Ethernet;
- Port 3 Rx – индикатор мигает при приеме данных через коммуникационный порт RS‑485;
- Port 3 Tx – индикатор мигает при передаче данных через коммуникационный порт RS‑485;
- ="24В – индикатор горит при включенном питании модуля.

Рисунок 2 – Индикаторы питания и обмена данными модуля
Изменение режима работы подсветки дисплея
В целях сохранения ресурса и продления срока службы экрана, предусмотрена возможность отключения подсветки дисплея по истечении заданного интервала времени, в случае отсутствий манипуляций с экраном контроллера со стороны пользователя. При отключении подсветки экрана выполнение запущенных программ на контроллере продолжается. Чтобы включить подсветку дисплея обратно, необходимо коснуться экрана или нажать клавишу на клавиатуре. Подробное описание настройки приведено в разделе «Изменение режима работы подсветки дисплея R400» документа «Программное обеспечение Astra.IDE. Руководство пользователя DPA 302».
