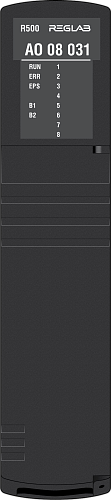

R500 AO 08 031
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока.
Диапазон воспроизведения сигнала программно-аппаратно конфигурируемый и лежит в следующих пределах:
- от минус 10 до плюс 10 В;
- от 0 до плюс 10 В;
- от 0 до 20 мА;
- от 4 до 20 мА.
Каналы модуля гальванически разделены между собой.
В состав модуля входят:
- восемь цифроаналоговых преобразователей (ЦАП);
- восемь элементов гальванической развязки;
- микропроцессор;
- источник внутреннего питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
ИНДИКАЦИЯ
В состав индикаторов состояния модуля входит индикатор EPS, имеющий отношение только к модулям аналогового вывода. Он горит при отсутствии внешнего питания 24 В.
Индикация состояния каналов модулей: соответствие свечения функциональных индикаторов модуля состоянию выходного канала представлено в таблице 1.
Таблица 1 - Индикация состояния каналов модулей аналогового вывода
|
Состояние индикатора |
Состояние канала |
|---|---|
|
Не горит |
Канал замаскирован |
|
Горит зеленым |
Канал в норме |
|
Горит красным |
Обрыв цепи выходного канала |
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
8 |
|
Разрядность, бит |
16 |
|
Канал воспроизведения тока от 0 до 20 мА / от 4 до 20 мА |
|
|
Номинальные диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Расширенный диапазон воспроизведения силы постоянного тока, мА |
от 0 до 24 |
|
Сопротивление нагрузки, Ом, не более |
500 |
|
Канал воспроизведения напряжения от 0 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от 0 до + 10 |
|
Расширенный диапазон воспроизведения напряжения, В |
от 0 до + 11 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Канал воспроизведения напряжения от минус 10 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от – 10 до + 10 |
|
Расширенный диапазон воспроизведения напряжения, В |
от – 11 до + 11 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Общие характеристики модуля |
|
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
2000 |
|
2000 |
|
1500 |
|
2000 |
|
Допустимая разность потенциалов между каналами, В |
1000 |
|
Защита от обратной полярности питающего напряжения |
Да |
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения / силы постоянного тока (в номинальных диапазонах), % |
± 0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/ ºС |
± 0,0025 |
|
Суммарное время установления сигнала на всех выходах, мс, не более |
2,2 |
|
Напряжение питания от источника постоянного тока, В |
24 (от 18 до 29) |
|
Потребляемая мощность от внешнего источника питания (при напряжении 24 В), Вт |
от 3 до 9 |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
2,3 |
|
Условия эксплуатации: |
|
|
от + 15 до + 25 |
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (Ш × В × Г), мм |
40х180х145 |
|
Вес, кг |
0,6 |
