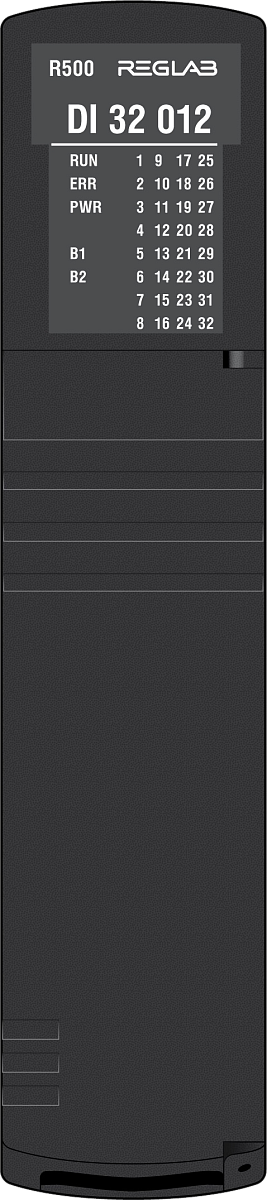

R500 DI 32 012
- 24 В DC, 32 канала (4 группы по 8 каналов, общий «-» или «+»), групповая гальваническая изоляция
- Клеммная колодка 36 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модули предназначены для ввода тридцати двух дискретных сигналов с напряжением постоянного тока 24 В.
В состав модулей входят:
- тридцать два блока приема входных дискретных сигналов, объединенных в четыре группы по восемь каналов с гальванической изоляцией входов между группами и общим провод в каждой группе, при этом каждый из тридцати двух каналов гальванически изолирован от схемы обработки;
- микропроцессор;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Алгоритм работы модулей следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 24 В постоянного тока. Датчики могут объединяться в 4 группы с общей точкой подключения - общий «минус» или общий «плюс» в пределах одной группы. Каждая группа может иметь отдельный, не связанный с другими, источник питания.
Входной сигнал с датчика попадает в блок приема, который имеет в своём составе пороговое устройство и оптоизолятор. После этого в модуле осуществляется программная фильтрация входного сигнала («антидребезг», время обработки которого задается в настроечных параметрах пользователем).
Каждый канал имеет оборудование для защиты входных цепей от перенапряжения и перегрузки по току.
ИНДИКАЦИЯ
Индикация состояния каналов модулей: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
32 (4 группы по 8 каналов) |
|
Номинальное напряжение постоянного тока канала, В |
24 |
|
Напряжение детектирования сигнала, В: |
|
|
от 15 до 30 |
|
от 0 до 6 |
|
Допустимое входное напряжение постоянного тока канала, В |
70 |
|
Входной ток при сигнале «1», мА, не более |
10 |
|
Время запаздывания, мс, не более: |
|
|
1 |
|
1 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1500 |
|
1000 |
|
Допустимая разность потенциалов между каналами, В |
70 |
|
Потребляемая мощность от шины питания контроллера, Вт |
от 1,5 до 3,2 |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,6 |
