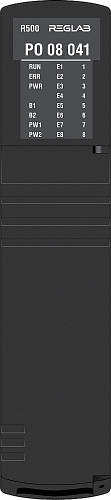

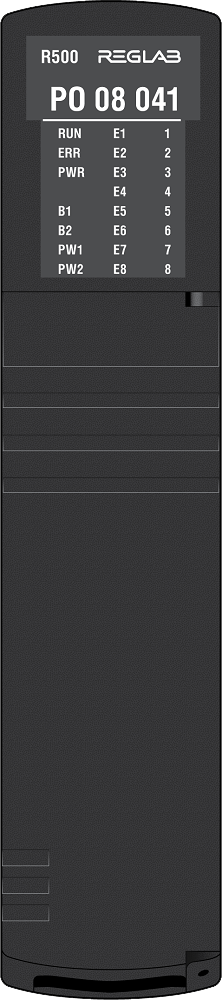

R500 PO 08 041
-
24 В DC, 70 mA (на канал)
-
8 каналов
-
поканальная гальваническая изоляция
КО ВСЕМ МОДУЛЯМ
Модуль источника внешнего питания выполняет следующие функции:
- организует восемь каналов электропитания внешних устройств напряжением 24 В постоянного тока. Каналы питания модуля гальванически развязаны между собой.
- поддерживает:
- контроль входного напряжения от внешних источников питания;
- контроль выходного напряжения питания на каждом из каналов;
- включение/выключение каждого канала в отдельности (управление программно);
- возможность автономной работы (для включения режима необходимо установить перемычку между клеммами 15 и 16);
- формирование дискретного сигнала о наличии входного напряжения от внешних источников питания (в норме – контакт «замкнут»);
- осуществляет обмен информацией с модулем ЦП по шине RegulBus.
В состав модуля входит:
- микропроцессор;
- восемь трактов электропитания внешних устройств (DC/DC) с гальванической изоляцией и контролем выходного напряжения;
- источник питания модуля от шины (DC/DC-преобразователь 24 В/5 В);
- светодиодная панель, предназначенная для осуществления световой индикации работы модуля.
Модуль источника внешнего питания передает в центральный процессор следующую информацию:
- значение величины внешнего напряжения питания;
- значение напряжения на внутренней шине питания;
- значение напряжения на каждом выходном канале.
Индикация
Группа функциональных индикаторов светодиодной панели модуля состоит из следующих индикаторов:
- Е1…Е8 – отображают статус ошибки на соответствующем выходном канале. Соответствие свечения индикаторов E1…E8 ошибкам канала приведено в таблице 1.
Таблица 1 - Алгоритм работы индикаторов E1…E8 (программные)
| Состояние индикатора Ex (где х – номер канала) | Статус ошибки выходного канала |
|---|---|
| Не горит | Отсутствует ошибка (выходное питание в норме) |
| Горит красным | Значение выходного напряжения превышает номинальное (перегрузка или к.з.) |
| Горит желтым | Значение выходного напряжения не в номинальном диапазоне (-15%...+20%) |
- 1…8 – отображают состояние напряжения питания на соответствующем выходном канале. Соответствие свечения индикатора PW1/PW2 состоянию приведено в таблице 2.
Таблица 2 - Алгоритм работы индикаторов 1…8 (аппаратные)
| Состояние индикатора x (где х – номер канала) | Состояние напряжения питания |
|---|---|
| Не горит | Отсутствует напряжение питания на соответствующем канале |
| Горит зеленым | Наличие напряжения питания на соответствующем выходном канале |
Технические характеристики
| Наименование параметра, единица измерения | Значение |
|---|---|
| Каналы вывода питания | |
| Количество каналов | 8 |
| Выходное напряжение постоянного тока канала, В: |
|
| номинальное значение | 24 |
| допустимый диапазон | от 22,8 до 25,2 |
| Максимальный выходной ток, мА | 70 |
| Защита от перенапряжения | Да |
| Защита от КЗ | Да |
| Канал дискретного ввода (активация автономного режима работы) | |
| Количество каналов | 1 |
| Подключаемые входные устройства | «Сухой контакт» (перемычка) |
| Канал дискретного вывода | |
| Количество каналов | 1 |
| Тип канала | «Сухой контакт» |
| Характеристики канала при коммутировании цепи постоянного/переменного тока: |
|
| напряжение коммутации, В, не более | 250 |
| коммутируемая мощность, Вт, не более | 75 |
| коммутируемый ток (для резистивной нагрузки), А, не более | 0,3 |
| Каналы ввода питания | |
| Напряжение питания от источника постоянного тока, В | 24 (от 13,6 до 33) |
| Потребляемая мощность от внешнего источника питания, Вт, не более | 22 |
| Защита от перенапряжения | Да |
| Защита от КЗ | Да |
| Общие характеристики модуля | |
| Потребляемая мощность от внутренней шины питания контроллера, Вт, не более | 1 |
| Напряжение пробоя изоляции (гальваническая развязка), В, не менее: |
|
| между каналами вывода питания и внутренней шиной питания и данных | 3000 |
| между каналами вывода питания | 3000 |
| между каналами вывода питания и питанием от внешних источников питания | 2000 |
| между каналами вывода питания и защитным заземлением | 3000 |
| между питанием от внешних источников питания и защитным заземлением | 1500 |
| между защитным заземлением и внутренней шиной питания и данных | 500 |
| Поддержка резервирования внутренней шины питания | Да |
| Условия эксплуатации: |
|
| температура окружающего воздуха, °С | от – 40 до + 60 |
| относительная влажность воздуха, % | от 5 до 98 без образования конденсата |
| Условия хранения: |
|
| температура окружающего воздуха, °С | от – 40 до + 70 |
| относительная влажность воздуха, % | от 5 до 98 без образования конденсата |
| Степень защиты от внешних воздействий | IP20 |
| Совместимый модуль шасси | CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
| Совместимая клеммная колодка | CL 36 001 |
| Количество занимаемых слотов | 1 |
| Размеры (ШхВхГ), мм | 40х180х145 |
| Вес, кг | 0,6 |
