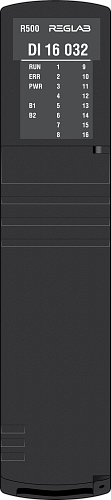

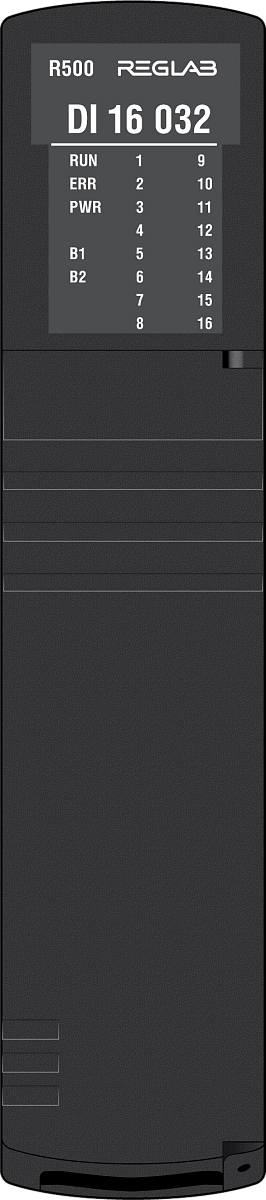

R500 DI 16 032
- NAMUR, 16 каналов, групповая гальваническая изоляция
- Клеммная колодка 36 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода шестнадцати дискретных сигналов с контролем состояния обрыва или короткого замыкания сигнальной цепи.
В состав модуля входят:
- шестнадцать блоков приёма входных дискретных сигналов без гальванической изоляции входов между собой, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
- микроконтроллер;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Функция «Антидребезг» обеспечивает возможность программной фильтрации входных сигналов с длительностью в диапазоне от 5 до 65535 мс.
ИНДИКАЦИЯ
|
Состояние индикатора |
Состояние модуля по состоянию индикатора |
|---|---|
|
Горит зеленым |
Контакт замкнут |
|
Горит желтым |
Обрыв |
|
Горит красным |
Короткое замыкание |
|
Не горит |
Контакт разомкнут |
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
16 |
|
Номинальное напряжение постоянного/переменного тока канала, В |
8,2 |
|
Выходное напряжение канала без нагрузки, В, не более |
10 |
|
Ток короткого замыкания, мА, не более |
10 |
|
Входная мощность на канал, мВт, не более |
160 |
|
Индуктивность в цепи датчика, мГн, не более |
4 |
|
Емкость в цепи датчика, мкФ, не более |
4 |
|
Допустимое входное напряжение постоянного тока канала, В |
12 |
|
Максимальная частота коммутация ключа Namur, кГц |
1 |
|
Защита от короткого замыкания |
Да |
|
Время запаздывания, мс, не более: |
|
|
с «0» на «1» |
1 |
|
с «1» на «0» |
1 |
|
Поддержка резервирования внутренней шины питания |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
между каналами и внутренней шиной питания и данных |
1500 |
|
между каналами и защитным заземлением |
1500 |
|
Потребляемая мощность модулем от шины питания контроллера, Вт, не более |
5,5 |
|
Условия эксплуатации: |
|
|
температура окружающего воздуха в рабочих условиях, ºС |
от – 40 до + 60 |
|
относительная влажность воздуха, % |
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
температура окружающего воздуха, ºС |
от – 40 до + 70 |
|
относительная влажность воздуха, % |
от 5 до 98 без образования конденсата |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Совместимая клеммная колодка |
CL 36 001 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,6 |
