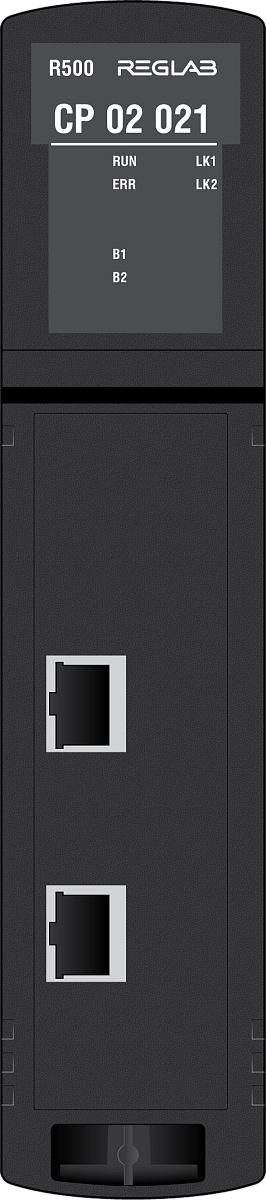

R500 CP 02 021
- Ethernet 100BASE-T (Modbus TCP, IEC 60870-5-104), 2 порта
КО ВСЕМ МОДУЛЯМ
Модуль коммуникационного процессора CP 02 021 предназначен для организации двух независимых каналов связи по интерфейсу Ethernet 100BASE-T. Модуль не содержит внутри себя драйверы протоколов. Он осуществляет физическое подключение внешних устройств. Драйверы протоколов передачи данных по этим каналам функционируют в модуле центрального процессора.
В состав модуля входят:
- микропроцессор;
- две микросхемы Ethernet PHY – интегральные микросхемы, предназначенные для реализации физического уровня интерфейса Ethernet 100BASE-T;
- источник питания (DC/DC-преобразователь 24В/5В);
- панель индикации
Индикация
Индикация состояния каналов модулей: мигание индикаторов Lk определяет наличие обмена через соответствующие Ethernet-порты.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество портов |
2 |
|
Интерфейс |
2хRJ45 |
|
Максимальный размер сетевого пакета |
4 Кб |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1000 |
|
1000 |
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
3,17 |
|
Поддержка резервирования внутренней шины питания |
Нет |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,26 |
