Датчик тахометрический МЭД-1
Датчик тахометрический МЭД–1 предназначен для преобразований частоты вращения в электрический сигнал.
Внесен в Государственный реестр средств измерения № 94174-24.
Применяется в составе систем защиты и контроля агрегатов электрических станций, нефтеперекачивающих и газокомпрессорных станций, а также других промышленных объектов.
Основные функции
-
Преобразование частоты вращения зубчатого ферромагнитного колеса, установленного на вал агрегата, в импульсный электрический сигнал -
Преобразование частоты вращения вала агрегата («паз–гребень» на валу) в импульсный электрический сигнал
Таблица аналогов датчика Braun A5S
|
BRAUN (старый стандарт) |
BRAUN (текущий стандарт) | Датчик тахометрический МЭД-1 |
Параметры резьбы |
|---|---|---|---|
|
A5S07… |
A5S0DS0M1210… | МЭД-1Ф-М12100… |
М12х1(метрическая) |
|
- |
A5S0DS0M1410… | МЭД-1Ф-М14100… |
М14х1 (метрическая) |
|
A5S05… |
A5S0DS0M1415… | МЭД-1Ф-М14150… |
М14х1.5 (метрическая) |
|
- |
A5S0DS0M1610… | МЭД-1Ф-М16100… |
М16х1 (метрическая) |
|
- |
A5S0DS0M1615… | МЭД-1Ф-М16150… | М16х1.5 (метрическая) |
|
A5S08… |
A5S0DS0M1810… | МЭД-1Ф-М18100… | М18х1 (метрическая) |
|
- |
A5S0DS0M1815… | МЭД-1Ф-М18150… | М18х1.5 (метрическая) |
|
A5S09… |
A5S0DS0M2210… | МЭД-1Ф-М22100… | М22х1 (метрическая) |
|
- |
A5S0DS0M2215… | МЭД-1Ф-М22150… | М22х1.5 (метрическая) |
|
- |
A5S0DS0U3416… | МЭД-1Ф-Д34016… | 3/4"-16 (дюймовая) |
|
- |
A5S0DS0U3420… | МЭД-1Ф-Д34020… | 3/4"-20 (дюймовая) |
|
- |
A5S0DS0U5818… | МЭД-1Ф-Д58018… | 5/8"-18 (дюймовая) |
Основные характеристики
|
Метрологический характеристики |
|
|---|---|
| Рабочий диапазон преобразований частоты вращения, об/с (Гц) |
|
|
|
| Пределы допускаемой относительной погрешности преобразования частоты вращения, % |
± 0,1 |
| Технические характеристики | |
| Диапазон выходного токового сигнала (МЭД-1Т), мА |
от 4 до 20 |
| Диапазон выходного сигнала напряжения (МЭД-1Ф, МЭД-1Ф1, МЭД-1ФОК, МЭД-1ФОК1), В |
от 0 до 24 |
| Напряжение питания от источника постоянного тока, В |
от 10 до 28 |
| Номинальное напряжение питания постоянного тока, В |
24 |
| Расстояние от торца датчика до зуба измерительного колеса |
не более 3 мм |
| Ток потребления, мА, не более |
|
|
|
| Степень защиты, обеспечиваемая корпусом датчика |
IP 68 |
| Масса датчика с кабелем 1 м и разъемом, кг |
от 0,4 до 1,6 |

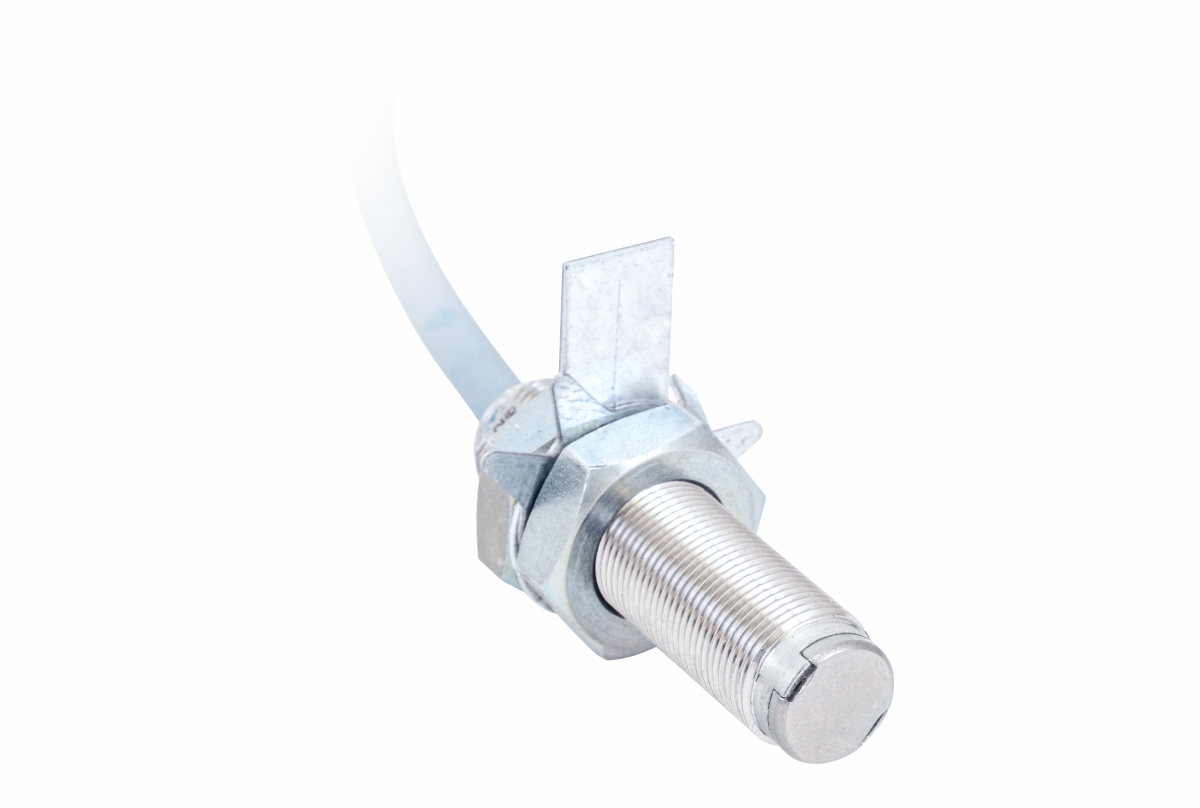

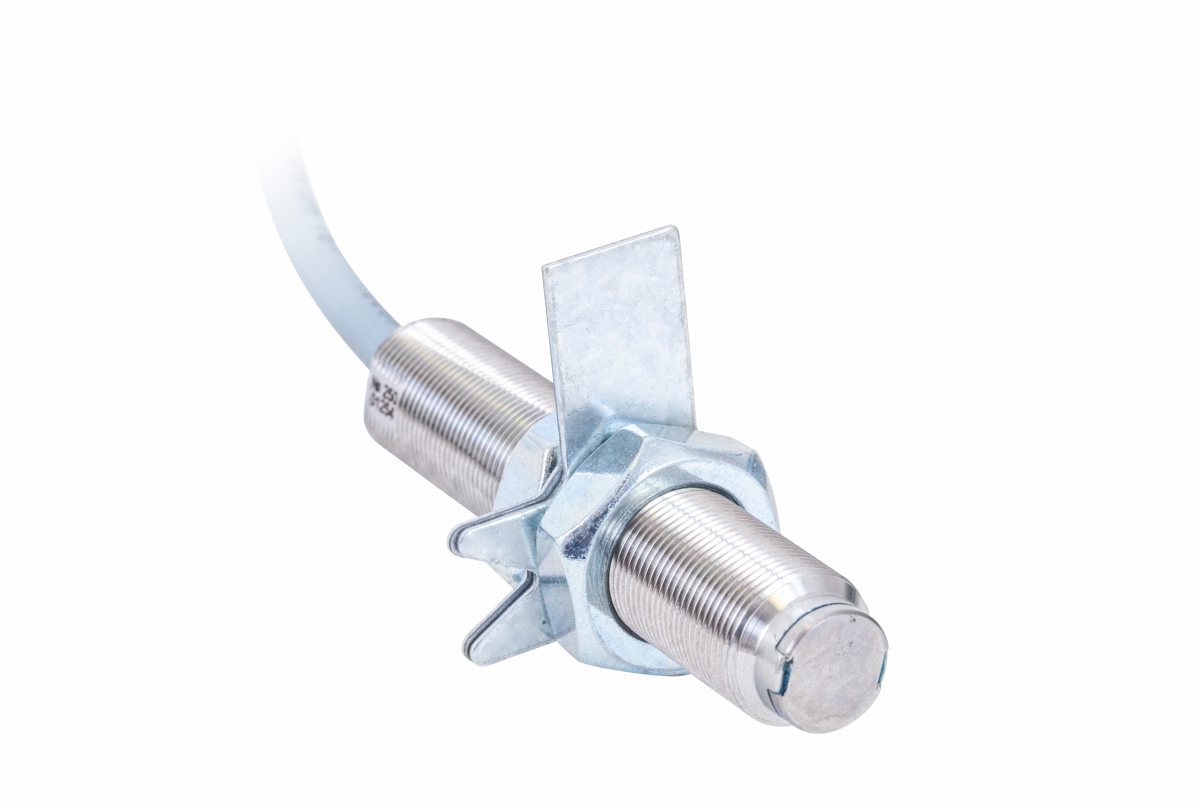

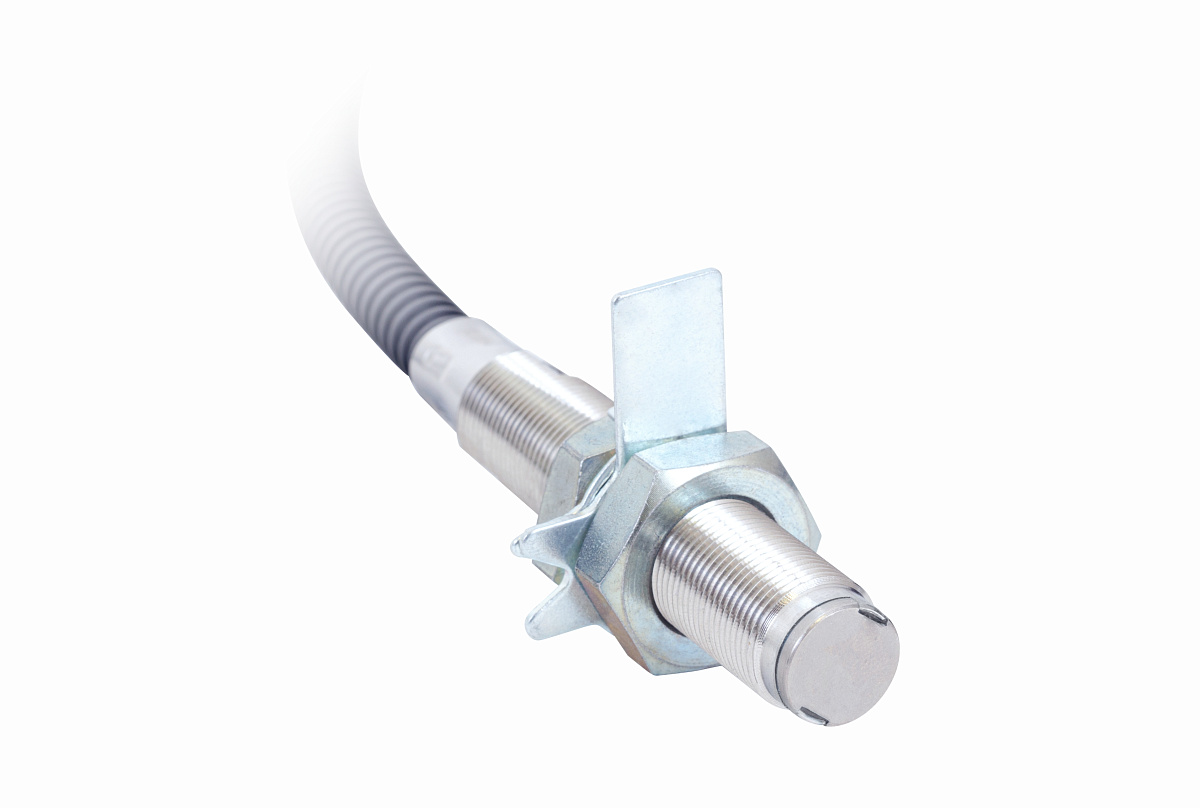

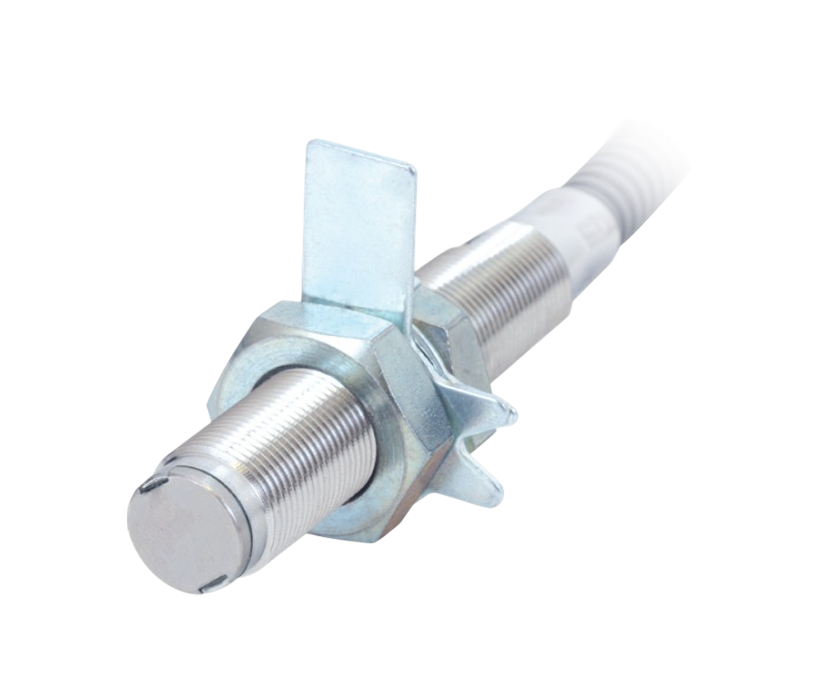

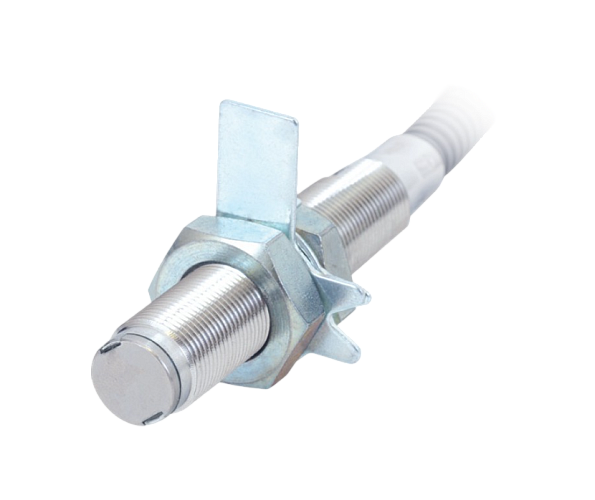

Конструктивное исполнение
Датчик выполнен в виде моноблока с кабелем, на котором в зависимости от исполнения, установлен или отсутствует разъем. Внутри корпуса из нержавеющей стали установлена плата преобразователя с чувствительным элементом и постоянным магнитом.Датчик крепится к опоре в гладкое или в резьбовое отверстие с помощью крепежных гаек.
- материал корпуса — сталь.
