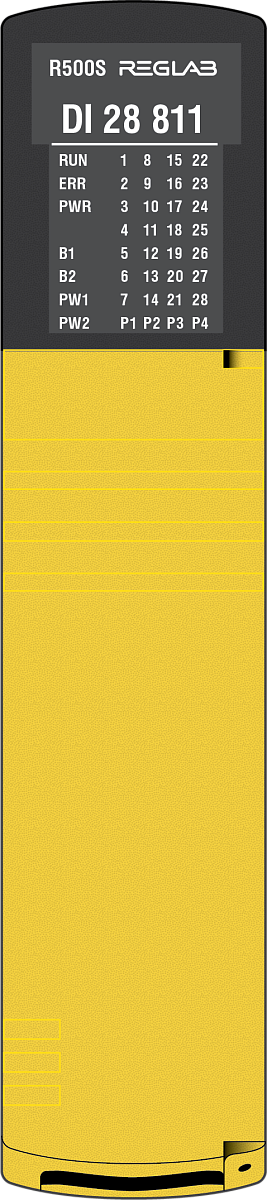

R500S DI 28 811

  • 24 В DC, 28 каналов (4 группы по 7 каналов), групповая гальваническая изоляция.
  • клеммная колодка 36 контактов заказывается отдельно

Задать вопрос

КО ВСЕМ МОДУЛЯМ
Описание
Скачать ПО

Модуль предназначен для ввода двадцати восьми дискретных сигналов постоянного напряжения 24 В. Каналы гальванически разделены на четыре группы по 7 каналов. На каждую группу предусмотрен отдельный компаратор и элементы гальванической изоляции. Каждый из каналов снабжен фильтром анитидребезга с настраиваемой временной задержкой.

В состав модуля входят:

  • двадцать восемь каналов приёма входных дискретных сигналов, объединенных в четыре группы по семь каналов с гальванической изоляцией между группами. Каждый канал модуля спроектирован с учетом дублированной архитектуры сравнения данных и имеет защиту от пониженного либо повышенного напряжения;
  • микроконтроллер с уровнем полноты безопасности SIL 3;
  • панель индикации.

Дублированная шина данных (шина данных 1 и 2) предназначена для передачи/получения данных двух процессорных модулей. Дублированная шина системного питания (шина
системного питания 1 и 2 предназначена для питания компонентов модуля от двух модулей источника питания. Для модуля реализована встроенная диагностика, которая направлена на контроль:

  • отказов компараторов дискретного сигнала;
  • двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
  • двух напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
  • температуры внутри модуля.

Технические характеристики

Наименование параметра, единица измерения

Значение

Число каналов

28 каналов (4 группы по 7 каналов)
Номинальное напряжение постоянного тока канала, В

24

Напряжение детектирования сигнала (постоянный / переменный ток), В:

Цифровой вход:

  • уровень логический «0»

от минус 3 до плюс 5

  • уровень логический «1»

от плюс 15 до плюс 30

Максимальное сопротивление шлейфа и замкнутого сухого контакта, Ом:

200

Минимальная длительность дискретного сигнала на входе без учета времени антидребезга, мс

10

Максимальное входное напряжение постоянного тока канала, В:

30

Время преобразования на модуль, не более, мс:

10

Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:

  • между каналами и системными шинами питания и данных

2000

  • между каналами и заземлением:

2000

Потребляемая мощность модулем от шины питания контроллера, Вт, не более:

5

Защита от обратной полярности, от превышения допустимых значений по напряжению и току:

Да

Совместимый модуль шасси:

CH 02 811

Масса модуля, кг:

0,5
