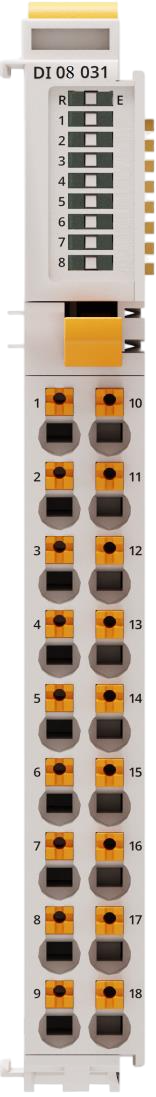

R050 DI 08 031
-
NAMUR, 8 каналов,
-
общая гальваническая изоляция
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода восьми дискретных сигналов с контролем состояния обрыва или короткого замыкания сигнальной цепи. К входам модуля должны быть подключены датчики по стандарту ГОСТ IEC 60947-5-6 (NAMUR). Каждый из каналов снабжен фильтром антидребезга с настраиваемой временной задержкой.
Измерительные каналы работают только при наличии внешнего источника питания постоянного тока, подключенного к клеммам 9 и 18.
В состав модуля входят:
- блок приёма входных дискретных сигналов без гальванической изоляции входов между собой, при этом каждый из восьми каналов гальванически изолирован от схемы обработки;
- микроконтроллер;
- источник питания;
- панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
8 |
|
Номинальное напряжение постоянного/переменного тока канала, В |
8,2 |
|
Выходное напряжение канала без нагрузки, В, не более |
10 |
|
Ток короткого замыкания, мА, не более |
10 |
|
Входная мощность на канал, мВт, не более |
70 |
|
Индуктивность в цепи датчика, мГн, не более |
4 |
|
Емкость в цепи датчика, мкФ, не более |
4 |
|
Допустимое входное напряжение постоянного тока канала, В |
12 |
|
Максимальная частота коммутация ключа Namur, кГц |
1 |
|
Время запаздывания, мс, не более: |
|
|
10 |
|
10 |
|
Защита от превышения по току (КЗ) |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
- |
|
500 |
|
- |
|
Общие характеристики модуля |
|
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
0,9 |
|
Напряжение питания от внешнего источника постоянного тока, В |
24 (от 20,4 до 28,8) |
|
Потребляемая мощность от внешней шины питания контроллера, Вт, не более |
2,0 |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
Входной сигнал типа NAMUR подвергается цифровой обработке с определением состояния входного сигнала в соответствии с диапазонами стандарта ГОСТ IEC60947-5-6.
Состояние датчика и сигнальной цепи по стандарту NAMUR
|
Диагностика |
Состояние | Ток в сигнальной цепи, мА |
|---|---|---|
|
Нормальное состояние контакта датчика |
Контакт разомкнут |
от 0,4 до 1 |
|
Контакт замкнут |
от 2,2 до 5,2 | |
|
Отказ в сигнальной цепи |
Обрыв цепи |
менее 0,05 |
|
Короткое замыкание в цепи |
более 6,5 |
Функция «Антидребезг» обеспечивает возможность программной фильтрации входных сигналов с длительностью в диапазоне от 5 до 65535 мс.
Каждый канал модуля имеет оборудование для защиты входных цепей от перенапряжения и перегрузки по току.
ИНДИКАЦИЯ
Описание индикаторов состояния каналов приведено в таблице.
|
Состояние индикатора |
Состояние модуля по состоянию индикатора |
|---|---|
|
Горит зеленым |
Контакт замкнут |
|
Горит желтым |
Обрыв |
|
Горит красным |
Короткое замыкание |
|
Не горит |
Контакт разомкнут |
На время работы функции «антидребезг» индикация состояния канала остается неизменной, пока не истечет допустимое время (значение параметра Время «антидребезга») для регистрации смены состояния.
Если включен режим «инверсии» на каком-либо канале, то логика статуса меняется на обратную (сигнал «1» (контакт замкнут) → состояние «FALSE» → индикатор не горит; сигнал «0»( контакт разомкнут) → состояние «TRUE» → индикатор горит зеленым).
