Доступен к заказу

R500 CU 00 021

  • 1 ГГц, 512 Мб ОЗУ, 1 Гб ПЗУ, RS-232, RS-485, 2xEthernet RJ-45.
  • Однослотовый, тип II

Получить расчет проекта

КО ВСЕМ МОДУЛЯМ
Описание

В состав модулей входят:

  • COM-модуль;
  • элемент питания часов реального времени;
  • коммуникационные порты RS-232, RS-485, Ethernet;
  • слот для установки карт памяти формата SD;
  • переключатель режима работы;
  • светодиодная панель.

COM-модуль представляет собой одноплатный компьютер и устанавливается на плату центрального процессора.

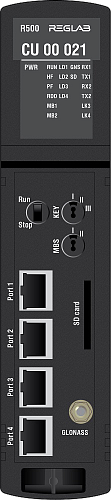

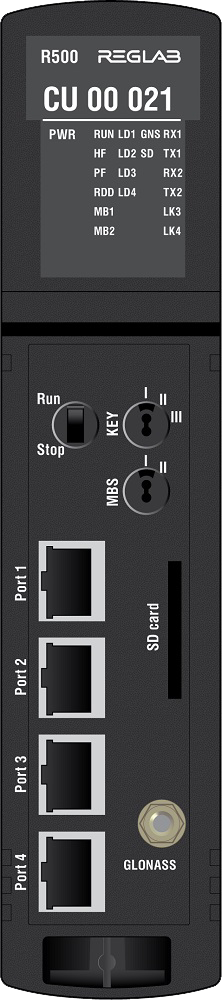

В качестве коммуникационных портов на переднюю панель выведены:

  • RS-232 (Port 1 (COM 1), распиновка разъема RJ45 в таблице 16);
  • RS-485 (Port 2 (COM 2), распиновка разъема RJ45 в таблице 17);
  • Ethernet 10BASE-T/100BASE-TX/100BASE-FX (через RJ45 или SFP) (Port 3, Port 4);
  • слот для установки карт памяти формата SD для копирования и последующего хранения на SD-карте log/backup-файлов.

В качестве органов управления на переднюю панель выведены переключатели режима работы RUN/STOP, KEY и MBS.



Технические характеристики

Наименование параметра, единица измерения Значение
ОЗУ, Гб 0,512
ПЗУ (100 000 циклов записи/стирания), Гб 1
Интерфейсы:
  • RS-232
 1 (Port 1/COM 1)
Скорость передачи данных от 1200 до 115 200 бит/с
  • RS-485
 1 (Port 2/COM 2)
Скорость передачи данных от 1200 до 115 200 бит/с
  • Ethernet
 2xRJ45
  • USB
 –
  • DVI-D (Single Link, разъем DVI-I)
 –
  • ГЛОНАСС
 –
Поддерживаемые внешние накопители SD, объемом до 32 Гб, формат FAT32
Пределы абсолютной погрешности внутренних часов, мкс Определяются погрешностью часов сервера верхнего уровня
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более 5
Поддержка резервирования внутренней шины питания Да
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:
  • между портами RS232 / RS485 и внутренней шиной
 1000
  • между портами RS232 и RS485
 –
Условия эксплуатации:
  • температура окружающего воздуха, °С
 от –40 до +60
  • относительная влажность воздуха, %
 от 5 до 98
без образования конденсата
Условия хранения:
  • температура окружающего воздуха, °С
 от –40 до +70
  • относительная влажность воздуха, %
 от 5 до 98
без образования конденсата
Степень защиты от внешних воздействий IP20
Совместимый модуль шасси CH 02 032
Количество занимаемых слотов 1
Размеры (ШхВхГ), мм 40х180х145
Вес, кг 0,48
