R500 CU 00 062

В состав модулей входят:

• COM-модуль;
• для CU 00 0х2: два твердотельных накопителя объемом 8 Гб:
  • накопитель, используемый под хранение пользовательских данных, опционально можно увеличить до 64 Гб;
  • накопитель, используемый под системные данные, фиксированный;
• модуль ГЛОНАСС (опционально);
• элемент питания часов реального времени;
• коммуникационные порты RS-232, RS-485, Ethernet, DVI-D, USB host;
• переключатель режима работы;
• светодиодная панель, предназначенная для осуществления световой индикации работы модуля.

В основе модулей лежит COM-модуль, который представляет собой одноплатный компьютер. Он устанавливается на плату центрального процессора, при этом полностью закрывается радиатором, что обеспечивает, помимо теплоотведения, дополнительную защиту от механических повреждений и электромагнитных волн.

Встроенный твердотельный накопитель используется для хранения файлов операционной системы центрального процессора и прикладной программы, а также - реализации на нем пользовательских архивов.

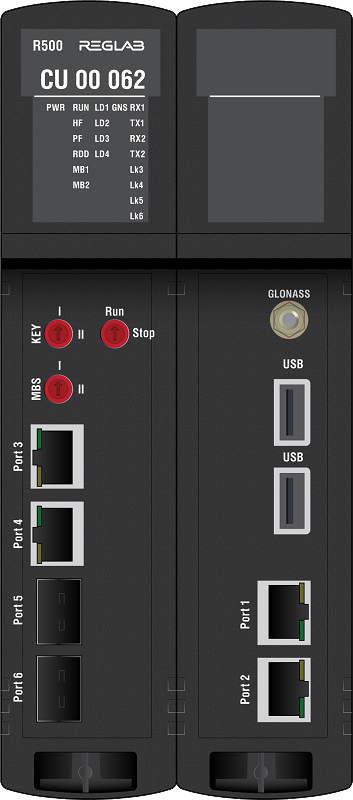

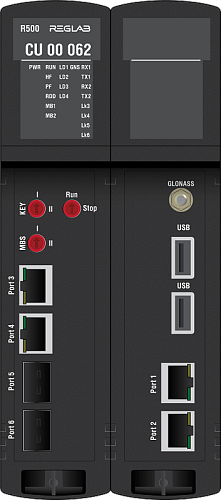

В качестве коммуникационных портов на переднюю панель выведены:

• RS-232 (Port 1 (COM 1), распиновка разъема RJ45 в таблице 16);
• RS-485 (Port 2 (COM 2), распиновка разъема RJ45 в таблице 17);
• Ethernet 10BASE-T/100BASE-TХ/1000BASE-T/1000BASE-KX/1000BASE-BX10 (через RJ45 или SFP) (Port 3 – Port 6);
• два порта USB host (со стандартными разъемами типа A) для подключения USBсовместимых устройств (спецификация USB2.0), таких как клавиатура, мышь, сенсорный экран, внешний накопитель данных и т.д. Внешний накопитель используется для копирования и последующего хранения log/backup-файлов;
• видеоинтерфейс DVI-D (применительно к CU 00 071/CU 00 072/ CU 00 082, распиновка в соответствии со стандартом);
• разъем SMA-BJ, предназначенный для подключения GPS антенны к модулю ГЛОНАСС (опционально).

В качестве органов управления на переднюю панель выведены переключатели режима работы RUN/STOP, KEY и MBS.

Технические характеристики
