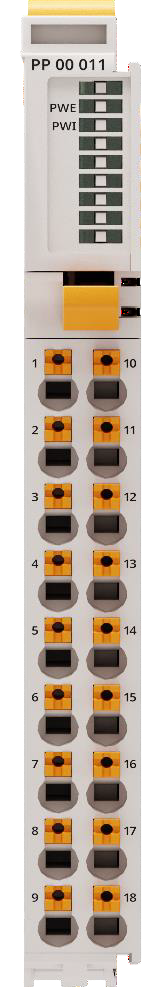

R050 PP 00 011
- 24 В DC,
- 24 Вт (внутр. шина),
- 240 Вт (внеш. шина)
КО ВСЕМ МОДУЛЯМ
Модуль источника питания осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока.
Подключение входного напряжения осуществляется через клеммное поле.
Индикация
Светодиодная панель модуля состоит из следующих индикаторов:
- PWE – индикатор горит при наличии входного напряжения от внешнего источника (сигнал снимается после входного предохранителя);
- PWI – индикатор горит при наличии питания на внутренней шине.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Входное напряжение, В: |
|
|
24 |
|
от 18 до 30 |
|
Входной ток, А, не более |
3 (при 24 В), предохранитель 4,5 А |
|
Выходное напряжение постоянного тока, В |
24 |
|
Номинальное значение выходной мощности, Вт |
72 |
|
Защита от превышения по току (КЗ) |
Да |
|
Защита от обратной полярности |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1000 |
|
- |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
