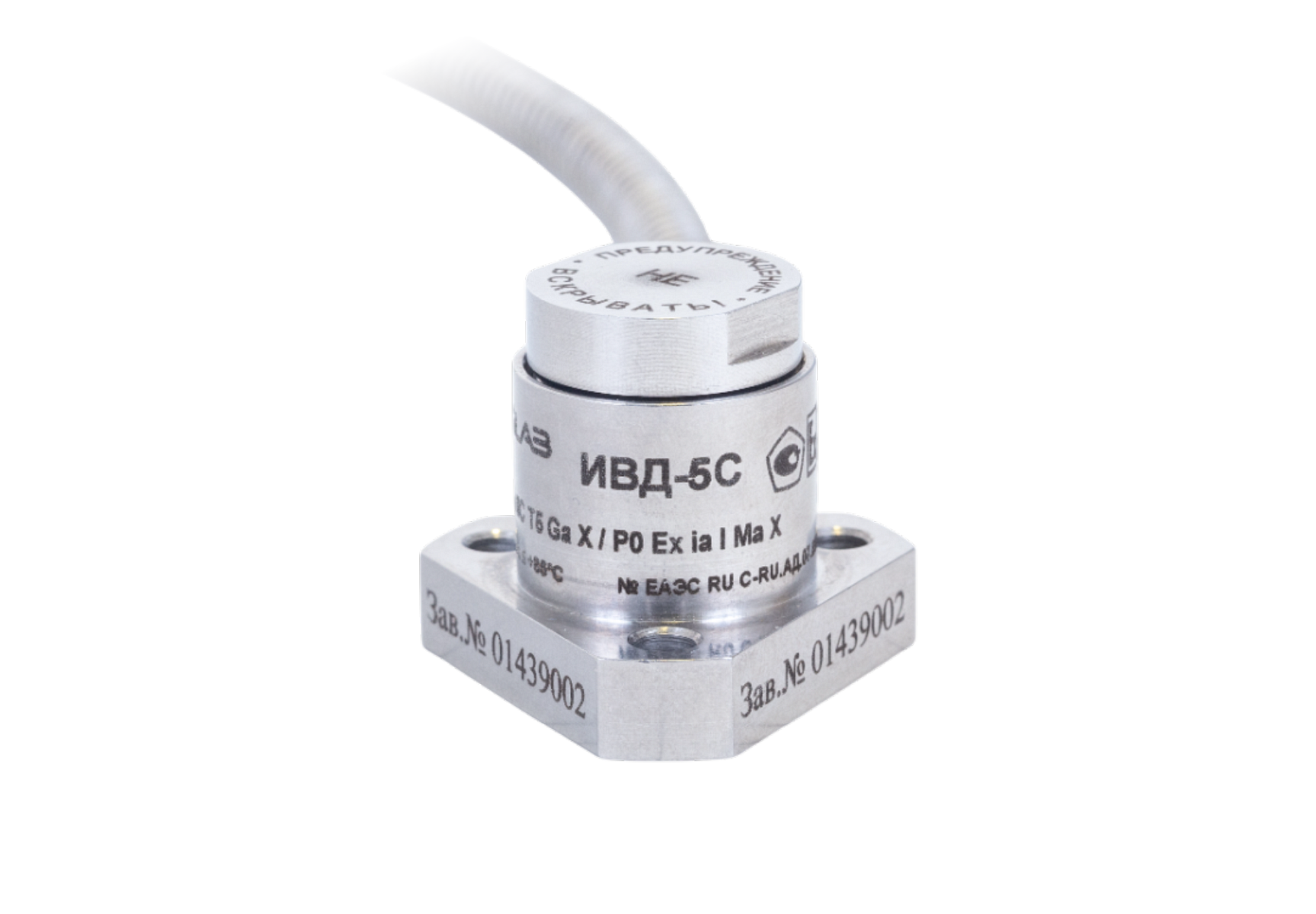

Датчик вибрации ИВД-5

Датчик предназначен для работы в системах вибрационного контроля, диагностики и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.

Получить расчет проекта
Включен в реестр промышленной продукции, произведенной на территории РФ под № 6057\5\2023.
Внесен в Государственный реестр средств измерения № 87353-22.

Описание
Документация
Скачать ПО
Сертификаты
Размеры
Заказной номер

Датчик может быть установлен во взрывоопасных зонах помещений и наружных установок, в которых возможно образование парогазовоздушных смесей категории IIА, IIВ, IIС групп Т1–Т5. Обеспечивает измерение СКЗ виброскорости, СКЗ виброускорения, мгновенного значения виброскорости и размаха виброперемещения по одному пространственному направлению.

Основные функции

  • измерение СКЗ виброскорости, СКЗ виброускорения, мгновенного значения виброскорости и размаха виброперемещения по одному пространственному направлению
  • воспроизведение унифицированного токового сигнала 4-20 мА, пропорционального СКЗ виброскорости (ИВД-5Ц, ИВД-5С1, ИВД-5С2, ИВД-5С3)
  • воспроизведение токового сигнала 0–20 мА, пропорционального мгновенному значению виброскорости (ИВД–5С0)
  • дистанционное конфигурирование параметров: сетевого адреса, скорости обмена и калибровки измеренного канала (ИВД-5Ц)

Основные технические характеристики


Диапазон измерений СКЗ виброскорости (ИВД-5С1, ИВД-5С2, ИВД-5С3, ИВД-5Ц), мм/с

 от 0 до 50

Диапазон измерений СКЗ виброускорения (ИВД-5Ц), м/с2

 от 0 до 100

Диапазон измерений мгновенного значения виброскорости, мм/с

 от 0 до 30;
от 0 до 100

Диапазон измерений размаха виброперемещения, мкм

 от 0 до 1000

Диапазон рабочих частот при измерении СКЗ виброскорости и СКЗ виброускорения (ИВД-5С1, ИВД-5С2, ИВД-5С3, ИВД-5Ц), Гц

 от 10 до 1000

Диапазон рабочих частот при измерении мгновенного значения виброскорости (ИВД-5С0), Гц

 от 10 до 1000

Диапазон рабочих частот при измерении размаха виброперемещения, Гц

 от 10 до 500

Диапазон выходного токового сигнала при измерении СКЗ виброскорости (унифицированный для ИВД-5С1, ИВД-5С2, ИВД-5С3), мА

 от 4 до 20

Диапазон выходного токового сигнала при измерении мгновенного значения виброскорости (ИВД-5С0), мА

 от 0 до 20
(10 ± 10)

Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, СКЗ виброускорения и размаха виброперемещения (для ИВД-5Ц), %

 ±10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

 ±10

Неравномерность амплитудно-частотной характеристики (для ИВД-5С0):

в диапазоне от 2·Fн (нижнего предела диапазона рабочих частот) до 0,8·Fв (верхнего предела диапазона рабочих частот), %
в диапазоне от Fн до 2·Fн (нижнего предела диапазона рабочих частот), от 0,8·Fв до Fв (верхнего предела диапазона рабочих частот), %

±10

±20

Нелинейность амплитудной характеристики на базовой частоте (для ИВД-5С0, для ИВД-5С2), %

 ±10

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости (для ИВД-5С1), %

 ±10

Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости (для ИВД-5С2), %

 ±10

Неравномерность амплитудно-частотной характеристики (для ИВД-5С3), %

 ±10

Напряжение питания датчика, В

 от 12 до 28

Диапазон температур эксплуатации датчика, °С

 от – 60 до + 120

Время обновления выходной информации, с

 1

Степень защиты, обеспечиваемая оболочкой

 IP68

Маркировка взрывозащиты

0Ex ia IIC T5 Ga Х / PO Ex ia I Ma X
PB Ex d I Mb X / 1Ex d IIC T5 Gb X
0Ex ia IIC T4 Ga Х / PO Ex ia I Ma X
PB Ex d I Mb X / 1Ex d IIC T4 Gb X

Масса без кабеля, не более, кг

 0,15

Межповерочный интервал

 2 года

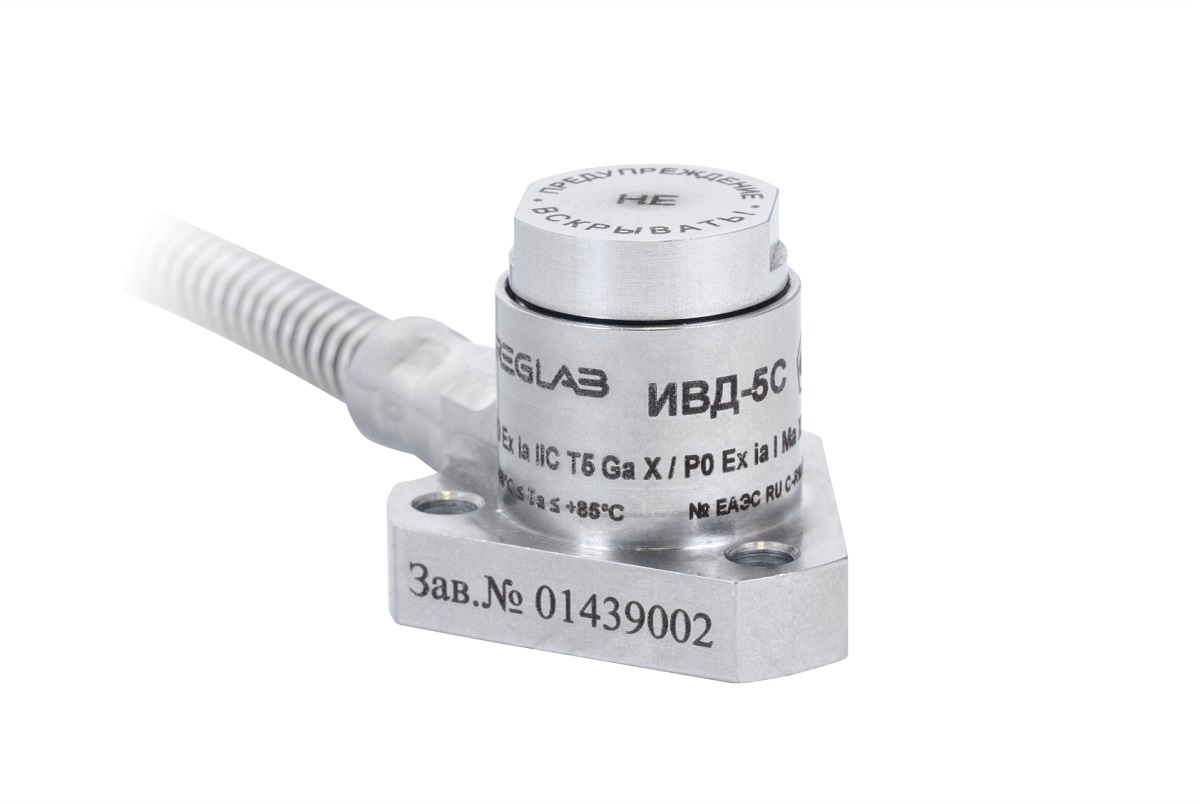

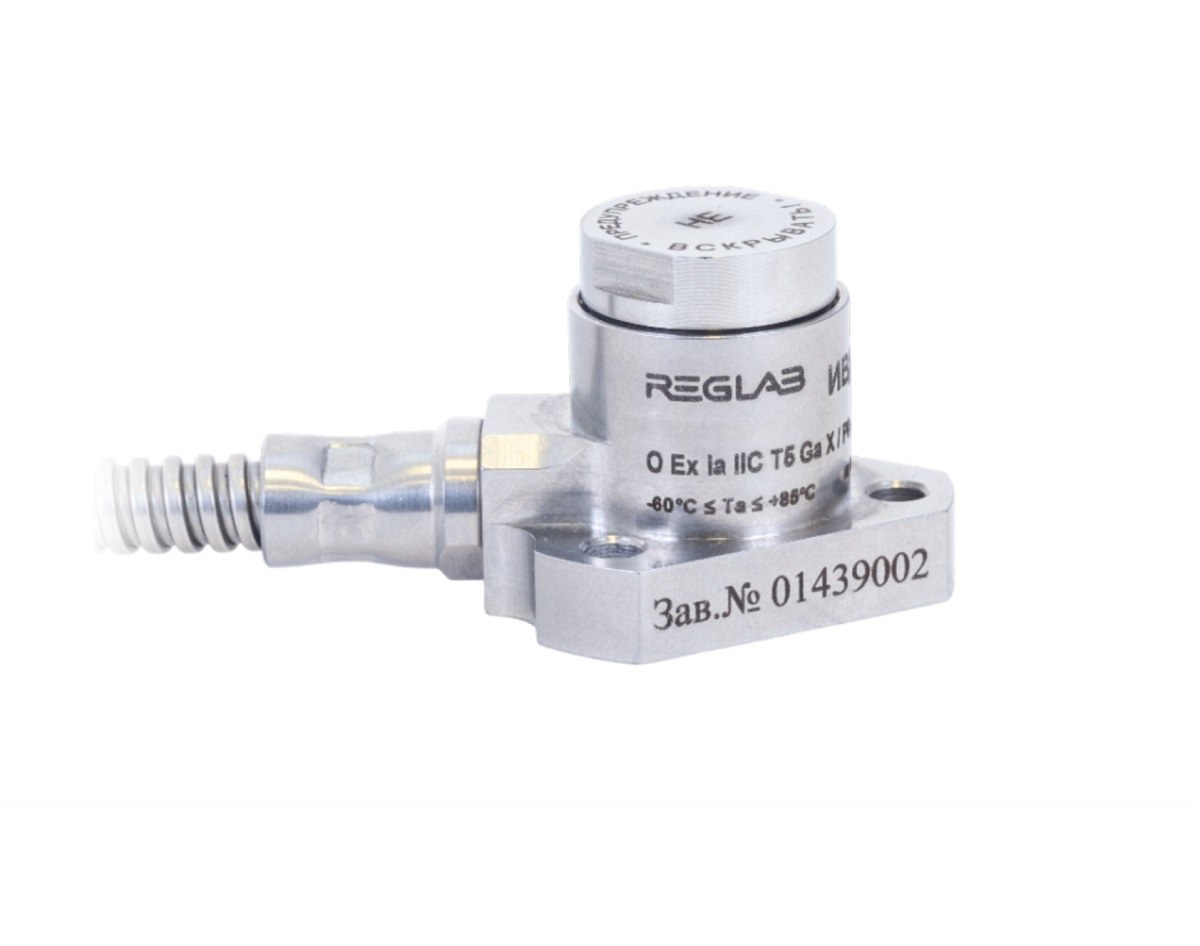

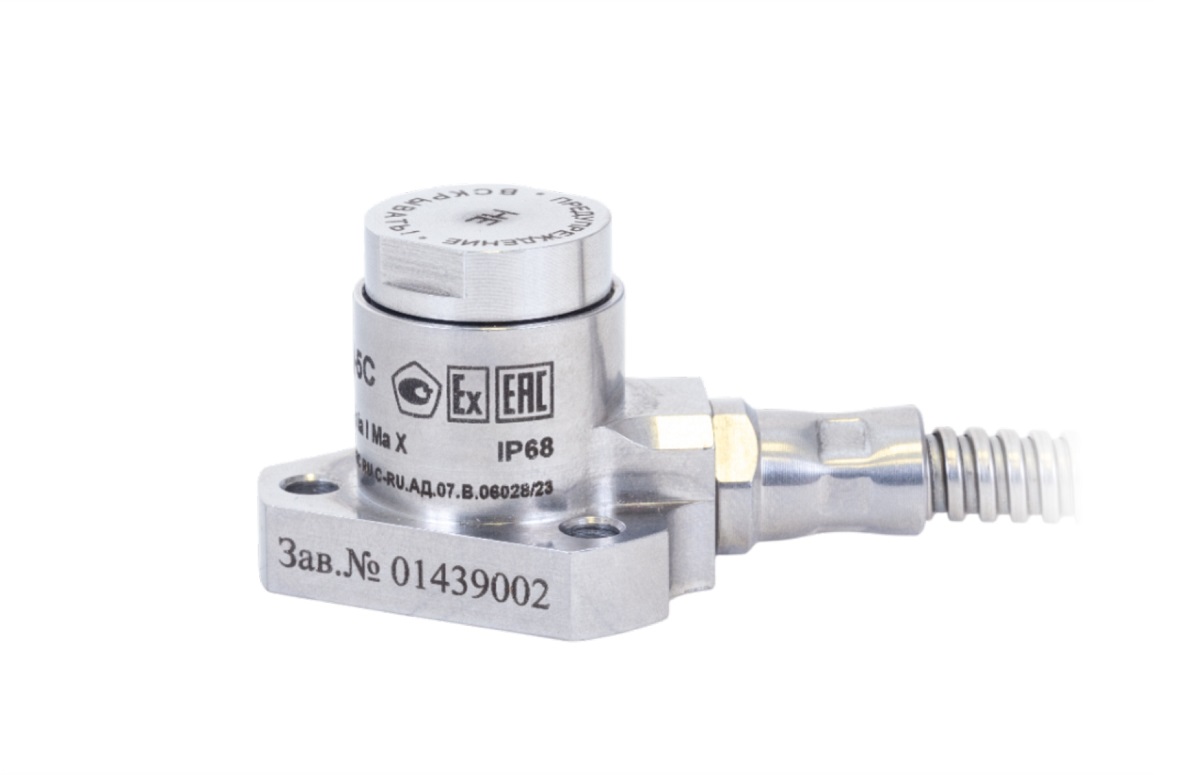

Конструктивное исполнение

Датчик выполнен в виде моноблока с кабелем для внешних соединений.
В зависимости от типа взрывозащиты кабели выполнены постоянно присоединёнными или присоединёнными с помощью разъема.

  • материал корпуса — сталь;
  • тип взрывозащиты — «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

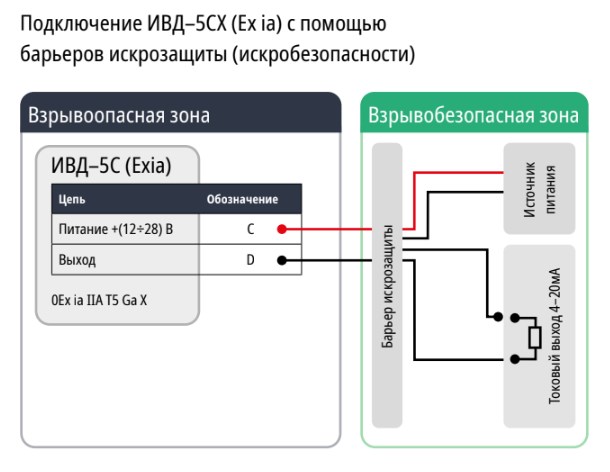

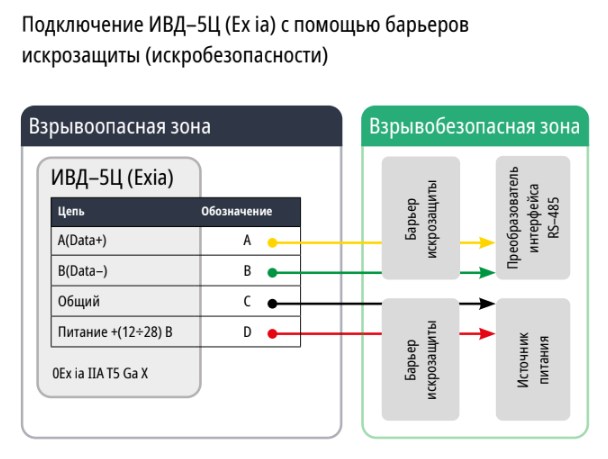

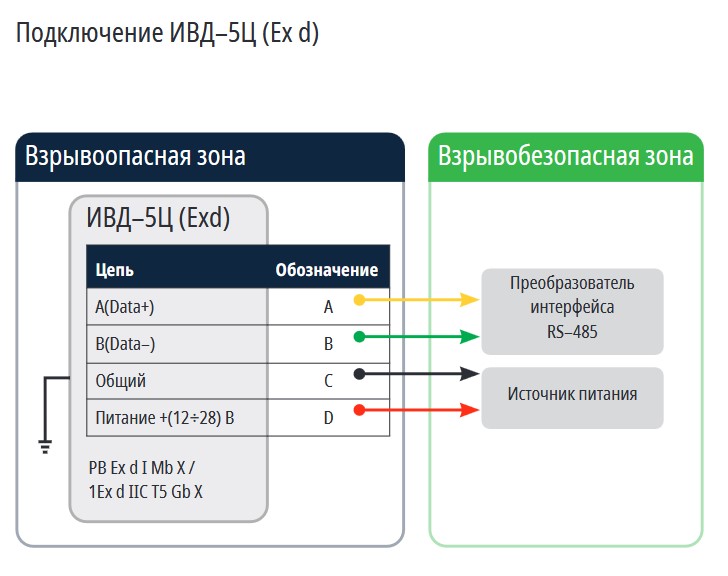

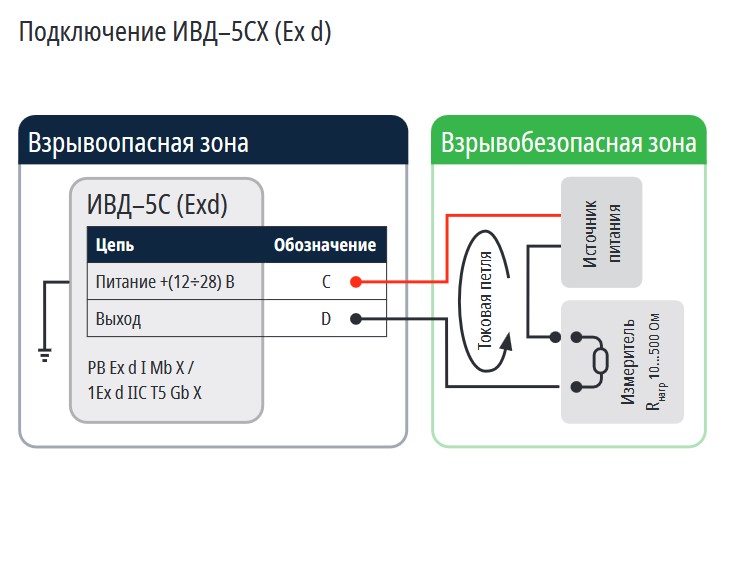

Схемы подключения

Датчики ИВД–5 с общепромышленным исполнением имеют схемы подключения аналогичные схемам подключения ИВД–5 (Ex d).

Датчики вибрации ИВД-5СX выпускаются в следующих исполнениях: ИВД-5С0, ИВД-5С1, ИВД-5С2, ИВД-5С3. Модификации ИВД-5С1, ИВД-5С2, ИВД-5С3 различаются нормируемой метрологической характеристикой.
