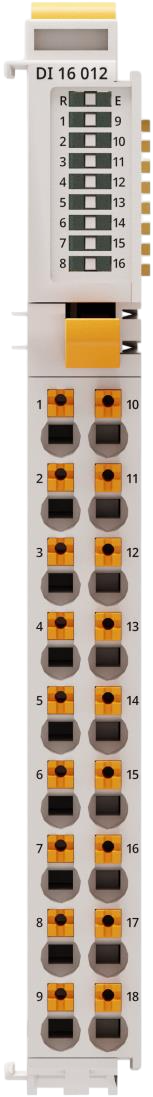

R050 DI 16 012
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода шестнадцати дискретных сигналов с напряжением постоянного тока 24 В, разделенных на две группы по восемь каналов с общим проводом (любой полярности) в каждой группе.
В состав электронного блока модуля входят:
- шестнадцать блоков приема входных дискретных сигналов, объединенных в две группы по восемь каналов с гальванической изоляцией входов между группами и общим провод в каждой группе, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
- микропроцессор;
- контроллер шины;
- источник питания;
- панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
16 (2 группы по 8 каналов) |
|
Номинальное напряжение постоянного тока канала, В |
24 |
|
Полярность общего провода в каждой группе |
«минус»/«плюс» |
|
Напряжение детектирования сигнала, В: |
|
|
от 15 до 30 |
|
от 0 до 6 |
|
Допустимое входное напряжение постоянного тока канала, В |
30 |
|
Входной ток при сигнале «1», мА, не более |
10 |
|
Время запаздывания, мс, не менее: |
|
|
5 |
|
5 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
500 |
|
500 |
|
- |
|
Защита от обратной полярности |
Да |
|
Общие характеристики модуля |
|
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
1,0 |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
