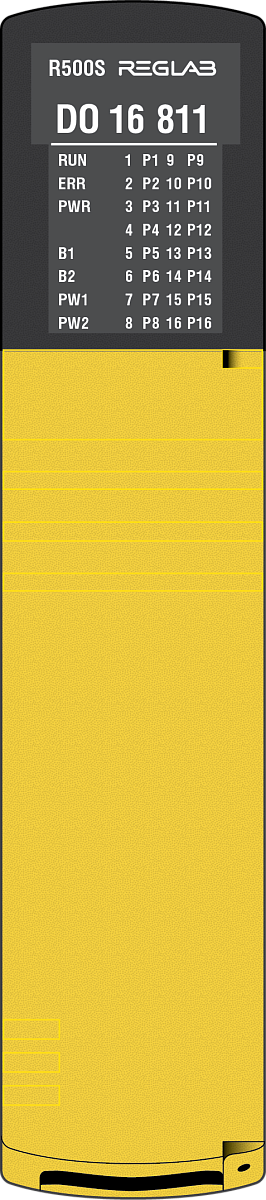

R500S DО 16 811
- 24 В DC, 0,6 А, 16 каналов (2 группы по 8 каналов), общая гальваническая изоляция.
- клеммная колодка 36 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода шестнадцати дискретных сигналов для коммутации цепей напряжением 24 В постоянного тока.
В состав модуля входят:
- 16 дискретных каналов, выполненных на основе 32-x твердотельных реле: первые 16 реле коммутируют верхний ключ с положительным потенциалом (контакт P), вторые 16 реле коммутируют нижний ключ с отрицательным потенциалом (контакт M);
- микроконтроллер с уровнем полноты безопасности SIL 3;
- панель индикации.
Дублированная шина данных (шина данных 1 и 2) предназначена для передачи/получения данных двух процессорных модулей. Дублированная шина системного питания (шина
системного питания 1 и 2) предназначена для питания компонентов модуля от двух модулей источника питания.
Для модуля реализована встроенная диагностика, которая направлена на контроль:
- тока короткого замыкания на общий провод и на провод полевого питания;
- диагностики работы верхних и нижних твердотельных ключей;
- двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
- двух напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
- температуры внутри модуля.
Дополнительно в безопасном состоянии канала проводиться периодическая проверка на исправность работы электронных реле.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Число каналов |
16 |
| Номинальное напряжение постоянного тока канала, В |
24 |
|
Максимальный ток каждой из двух шин внешнего полевого электропитания управляемого оборудования, не более, А |
5,5 |
|
Максимальный ток нагрузки через канал, А |
0,6 |
|
Время преобразования на модуль, мс, не более |
15 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:
|
2000 |
|
Потребляемая мощность от системной шины питания контроллера, Вт, не более |
5,6 |
|
Совместимый модуль шасси |
CH 02 811 |
|
Масса модуля, кг |
0,5 |
