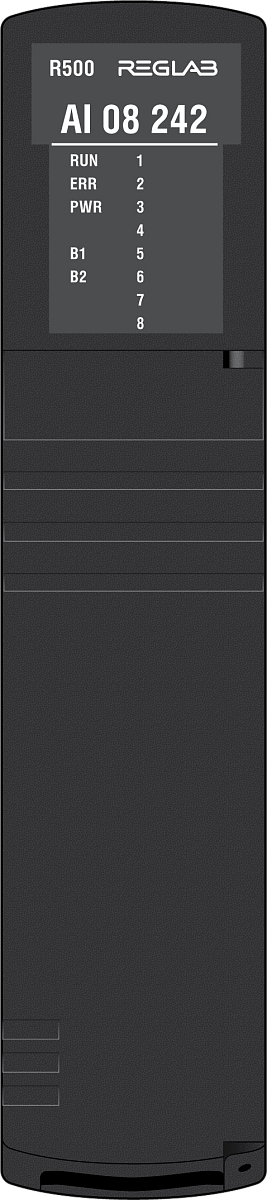

R500 AI 08 242
- 0/4…20 мА, -10/-5/0…+5/10 В, 8 каналов, частота дискретизации сигнала 100 мкс,
- поканальная гальваническая изоляция, погрешность 0,025%, поддержка 2-х шин питания
- клеммная колодка 36 контактов заказывается отдельно. Модуль не может быть использован совместно с ЦПУ R500 II типа
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока с частотой дискретизации от 1 до 10 кГц.
Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:
- от минус 5 до плюс 5 В
- от 0 до плюс 5 В;
- от минус 10 до плюс 10 В;
- от 0 до плюс 10 В;
- от 0 до 20 мА;
- от 4 до 20 мА.
Измерительные каналы модуля гальванически разделены между собой.
Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.
В состав модуля входит:
- восемь блоков измерения входных сигналов, в состав каждого из которых входит ФНЧ (фильтр низких частот), АЦП и элементы гальванической изоляции;
- микропроцессор, включающий в себя цифровой фильтр КИХ;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|
|---|---|---|
|
Количество каналов |
8 |
|
|
Разрядность (включая область перегрузки), бит |
18 |
|
|
Канал преобразования тока от 0 до 20 мА / от 4 до 20 мА |
||
|
Номинальные диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 |
от 4 до 20 |
|
Расширенный диапазон преобразования силы постоянного тока, мА |
от 0 до 22 |
от 4 до 21 |
|
Допустимый входной ток, мА |
30 |
|
|
Входное сопротивление, Ом, не более |
50 |
|
|
Канал преобразования напряжения от 0 до плюс 5 В |
||
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от 0 до + 5 |
|
|
Расширенный диапазон преобразования напряжения, В |
от 0 до + 5,5 |
|
|
Входное сопротивление, МОм, не менее |
2 |
|
|
Канал преобразования напряжения от минус 5 до плюс 5 В |
||
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от – 5 до + 5 |
|
|
Расширенный диапазон преобразования напряжения, В |
от – 5,5 до + 5,5 |
|
|
Входное сопротивление, МОм, не менее |
2 |
|
|
Канал преобразования напряжения от 0 до плюс 10 В |
||
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от 0 до + 10 |
|
|
Расширенный диапазон преобразования напряжения, В |
от 0 до + 11 |
|
|
Входное сопротивление, МОм, не менее |
2 |
|
|
Канал преобразования напряжения от минус 10 до плюс 10 В |
||
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от – 10 до + 10 |
|
|
Расширенный диапазон преобразования напряжения, В |
от – 11 до + 11 |
|
|
Входное сопротивление, МОм, не менее |
2 |
|
|
Общие характеристики каналов преобразования |
||
|
Время преобразования на канал, мкс |
100 |
|
|
Опрос каналов |
параллельный |
|
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
|
1500 |
|
|
1500 |
|
|
1500 |
|
|
Допустимая разность потенциалов между каналами, В |
1000 |
|
|
Защита от обратной полярности |
Да |
|
|
Пределы допускаемой основной приведённой погрешности преобразования напряжения / силы постоянного тока (в номинальных диапазонах), % |
± 0,025 |
|
|
Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
± 0,002 |
|
|
Двухпроводное подключение датчиков (пассивный датчик) |
Да |
|
|
Четырехпроводное подключение датчиков (активный датчик) |
Да |
|
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
5,0 |
|
|
Поддержка резервирования шины питания |
Да |
|
|
Условия эксплуатации: |
|
|
|
от + 15 до + 25 |
|
|
от – 40 до + 60 |
|
|
от 5 до 98 |
|
|
Условия хранения: |
|
|
|
от – 40 до + 70 |
|
|
от 5 до 98 |
|
|
Степень защиты от внешних воздействий |
IP20 |
|
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
|
Количество занимаемых слотов |
1 |
|
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
|
Вес, кг |
0,35 |
|
