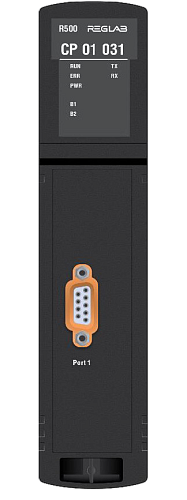

R500 CP 01 031
- RS-485 (Profibus DP v1 Master), 1 канал
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для организации одного независимого канала связи по протоколу PROFIBUS DP через интерфейс RS-485.
В состав модуля входят:
- микропроцессор;
- одна микросхема RS-485;
- источник питания (DC/DC-преобразователь 24В/5В);
- панель индикации.
Индикация
Индикация состояния каналов модулей: свечение индикаторов RX и TX для порта означает прием или передачу данных в канале.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество портов |
1 (Port1) |
|
Реализуемые протоколы |
PROFIBUS DP-V0 Master |
|
Количество подключаемых устройств, не более (до 244 байт ввода, вывода, параметров, конфигурации или диагностических данных на ведомое устройство) |
125 |
|
Скорость передачи данных, Кбит/с |
от 9,6 до 12 000 |
|
Максимальный объем данных на все устройства, кбайт: |
|
|
до 1,4 |
|
до 1,4 |
|
2,5 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1000 |
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
6,0 |
|
Поддержка резервирования внутренней шины питания |
Да |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,5 |
