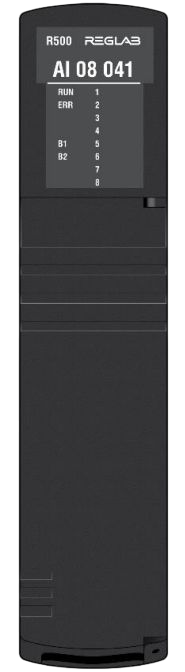

R500 AI 08 041
- 8 каналов, поканальная гальваническая изоляция
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока.
Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:
- от минус 10 до плюс 10 В;
- от 0 до плюс 10 В;
- от 0 до 20 мА;
- от 4 до 20 мА.
Измерительные каналы модуля гальванически разделены между собой.
Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.
В состав модуля входят:
- восемь блоков измерения входных сигналов, в состав каждого из которых входит АЦП и элементы гальванической изоляции;
- микропроцессор;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Индикация
Соответствие свечения функциональных индикаторов модуля состоянию входного канала представлено в таблице 1.
Таблица 1 - Индикация состояния каналов модулей аналогового ввода
|
Состояние индикатора |
Состояние канала |
|---|---|
|
Не горит |
Канал замаскирован |
|
Горит зеленым |
Входной сигнал в границе измерения электрической величины |
|
Горит желтым |
Входной сигнал вышел за границу измерения электрической величины |
|
Горит красным |
Входной сигнал вышел за границу измерения АЦП |
Таблица 2 - Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
8 |
|
Разрядность (включая область перегрузки), бит |
16 |
|
Канал преобразования тока от 0 до 20 мА / от 4 до 20 мА |
|
|
Номинальные диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Расширенный диапазон преобразования силы постоянного тока, мА |
от 0 до 25 |
|
Допустимый входной ток, мА |
50 |
|
Входное сопротивление, Ом, не более |
110 |
|
Канал преобразования напряжения от 0 до плюс 10 В |
|
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от 0 до + 10 |
|
Расширенный диапазон преобразования напряжения, В |
от 0 до + 11 |
|
Входное сопротивление, кОм, не менее |
100 |
|
Канал преобразования напряжения от минус 10 до плюс 10 В |
|
|
Номинальный диапазон преобразования напряжения постоянного тока, В |
от - 10 до + 10 |
|
Расширенный диапазон преобразования напряжения, В |
от - 11 до + 11 |
|
Входное сопротивление, кОм, не менее |
100 |
|
Общие характеристики каналов преобразования |
|
|
Время преобразования на канал, мс |
2,0 |
|
Опрос каналов |
параллельный |
|
Время преобразования на модуль (все каналы разблокированы), мс |
2,0 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1500 |
|
1500 |
|
Допустимая разность потенциалов между каналами, В |
1000 |
|
Защита от обратной полярности |
Да |
|
Пределы допускаемой основной приведённой погрешности преобразования напряжения / силы постоянного тока (в номинальных диапазонах), % |
± 0,025 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
± 0,002 |
|
Двухпроводное подключение датчиков (пассивный датчик) |
Да (с использованием внешнего источника питания) |
|
Четырехпроводное подключение датчиков (активный датчик) |
Да |
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
4,5 |
|
Условия эксплуатации: |
|
|
от + 15 до + 25 |
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 95 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,6 |
