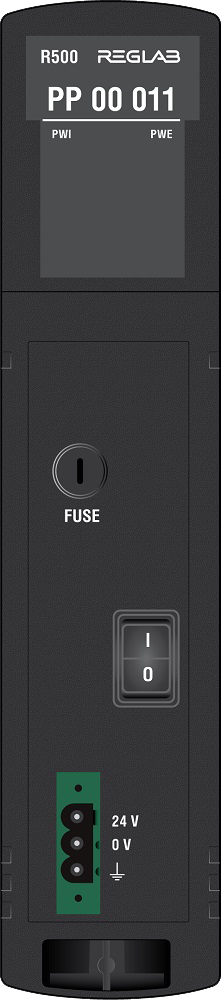

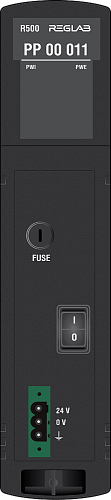

R500 PP 00 011
- 24 В DC, 75 Вт
КО ВСЕМ МОДУЛЯМ
Модуль осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока.
В состав модуля входят:
- тракт стабилизации и фильтрации входного напряжения;
- плавкий предохранитель (FUSE);
- электрический выключатель, предназначенный для коммутирования входного напряжения;
- светодиодная панель, предназначенная для осуществления световой индикации работы модуля.
Модуль источника питания передает в центральный процессор (в случае наличия резервного центрального процессора – в оба) информацию о наличии внешнего питания и состоянии присутствия на шине.
Индикация
Светодиодная панель модулей состоит из следующих индикаторов:
- PWE – индикатор горит при наличии входного напряжения от внешнего источника (сигнал снимается после входного предохранителя);
- PWI – индикатор горит при наличии питания на внутренней шине.
Технические характеристики
| Наименование параметра, единица измерения | Значение |
|---|---|
| Входное напряжение, В: | |
| номинальное значение | 24 DC |
| допустимый диапазон изменений | от 18 до 30 |
| Входной ток, А, не более | 3,2 (при 24 В), предохранитель 5 А |
| Допустимый диапазон частот входного напряжения, Гц | – |
| Выходное напряжение постоянного тока, В | 24 |
| Потребление мощности, Вт, не более | 0,29 |
| Номинальное значение выходной мощности (на внутреннюю шину питания), Вт | 75 |
| Защита от перенапряжения | Да |
| Защита от обратной полярности | Да |
| Гальваническое разделение внешней и внутренней цепей | Нет |
| Допустимая разность потенциалов, В: | |
| между входом и корпусом | 1500 |
| между входом и выходом | – |
| Допустимое пиковое напряжение (100 мс), В | 30 |
| Допустимый перерыв в питании, мс | – |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от – 40 до + 60 |
| относительная влажность воздуха, % | от 5 до 98 без образования конденсата |
| Условия хранения: | |
| температура окружающего воздуха, °С | от – 40 до + 70 |
| относительная влажность воздуха, % | от 5 до 98 без образования конденсата |
| Степень защиты от внешних воздействий | IP20 |
| Совместимый модуль шасси | CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
| Количество занимаемых слотов | 1 |
| Размеры (ШхВхГ), мм | 40х180х145 |
| Вес, кг | 0,38 |
