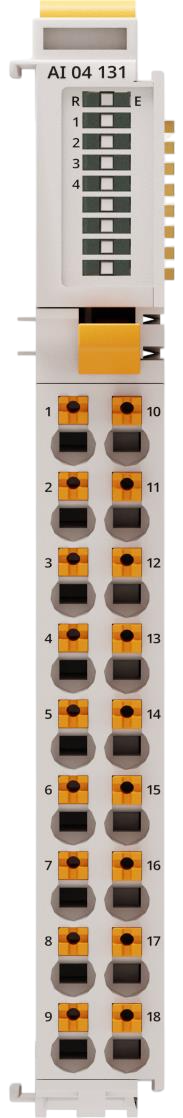

R050 AI 04 131
- от 1 до 450 Ом, от минус 400 до плюс 400 мВ,
- термосопротивление, термопара,
- 4 канала,поканальная Г/И,
- индивидуальный АЦП на канал
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для измерения сопротивления, сигналов с термопреобразователей сопротивления и термопар, сигналов напряжения постоянного тока в диапазонах от минус 400 до плюс 400 мВ.
Поддерживаются двух-/трех-/четырехпроводные схемы подключения термопреобразователей сопротивления или любых других датчиков с аналоговым выходом в виде сопротивления.
К модулю возможно подключить:
- четыре термопреобразователя сопротивления / датчиков с выходом в виде сопротивления;
- термопару с измерением температуры холодного спая посредством внешнего датчика температуры (термопреобразователя сопротивления), который возможно подключить на любой из каналов модуля;
- четыре термопары, при условии предустановленной температуры холодного спая;
- до четырех сигналов напряжения постоянного тока в диапазоне от минус 400 до плюс 400 мВ.
Компенсация температуры холодного спая термопары может быть задана одним из четырех способов:
- выделение отдельного канала, к которому подключается термосопротивление, измеряющее температуру в точке холодного спая;
- использование заранее предустановленной температуры (настраивается в среде разработки при конфигурировании системы);
- использование значения температуры через прикладную программу из другого модуля, физически измеряющего температуру холодного спая.
Тип подключаемого датчика и схема подключения настраиваются по каждому из каналов в отдельности.
Измерительные каналы модулей гальванически не разделены между собой.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
4 |
|
Разрядность (включая область перегрузки), бит |
16 |
|
Номинальный диапазон преобразования сопротивления, Ом |
от 1 до 450 |
|
Номинальный диапазон преобразования напряжения постоянного тока, мВ |
от – 400 до + 400 |
|
Типы поддерживаемых термопреобразователей сопротивления |
см. таблицу 12 |
|
Типы поддерживаемых термопар |
см. таблицу 13 |
|
Время преобразования на канал, мс, не более |
500 (ТП/ТСП 2-х,4-х пр.) |
|
Опрос каналов |
параллельный |
|
Пределы допускаемой основной приведенной погрешности преобразования сопротивления / напряжения постоянного тока (в номинальных диапазонах), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования сопротивления / напряжения постоянного тока при изменении температуры окружающего воздуха, %/°С |
±0,01 |
|
Двухпроводное подключение датчиков |
Да |
|
Трехпроводное подключение датчиков |
Да |
|
Четырехпроводное подключение датчиков |
Да |
|
Защита от обратной полярности в измерительных каналах |
Да |
|
Защита от превышения по напряжению |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
500 |
|
500 |
|
Общие характеристики модуля |
|
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
1,3 |
|
Условия эксплуатации: |
|
|
от + 15 до + 25 |
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
Таблица 12 - Диапазоны измерений сигналов от термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
|
|
четырехпроводная схема подключения |
трехпроводная схема подключения |
||
|
50М (α=0,00428) |
от -180 до +200 |
±2,0 |
±5,0 |
|
100М (α=0,00428) |
от -180 до +200 |
±1,0 |
±3,0 |
|
50М (α=0,00426) |
от -50 до +200 |
±2,0 |
±5,0 |
|
100М (α=0,00426) |
от -50 до +200 |
±1,0 |
±3,0 |
|
50П (α=0,00391) |
от -200 до +850 |
±3,0 |
±6,0 |
|
100П (α=0,00391) |
от -200 до +850 |
±1,5 |
±4,0 |
|
Pt50 (α=0,00385) |
от -200 до +850 |
±3,0 |
±6,0 |
|
Pt100 (α=0,00385) |
от -200 до +850 |
±1,5 |
±4,0 |
|
50Н (α=0,00617) |
от -60 до +180 |
±2,0 |
±5,0 |
|
100Н (α=0,00617) |
от -60 до +180 |
±1,0 |
±3,0 |
|
46П (гр. 21) (α=0,00391) |
от – 200 до +650 |
±3,0 |
±6,0 |
|
53М (гр. 23) (α=0,00426) |
от – 50 до +180 |
±2,0 |
±5,0 |
Таблица 13 - Диапазоны измерения сигналов от термопар
|
Тип термопары |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
|---|---|---|
|
R |
от -50 до +1760 |
±6,0 |
|
S |
от -50 до +1760 |
±5,0 |
|
B |
от 500 до +1820 |
±5,0 |
|
J |
от -210 до +1200 |
±2,0 |
|
T |
от -200 до +400 |
±2,0 |
|
E |
от -200 до +1000 |
±1,0 |
|
K |
от -200 до +1370 |
±2,0 |
|
N |
от -200 до +1300 |
±3,0 |
|
A-1 |
от 0 до +2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±2,0 |
|
A-3 |
от 0 до +1800 |
±2,0 |
|
L |
от -200 до +800 |
±1,0 |
Примечания:
1. Пределы допускаемой основной абсолютной погрешности измерения температуры, указанные в таблицах 12 и 13, приводятся без учета допускаемых отклонений первичного преобразователя температуры от НСХ.
2. Пределы допускаемой основной абсолютной погрешности измерения температуры, указанные в таблицах 12 и 13, приводятся при эксплуатации модуля с устойчивой температурой окружающей среды. При быстром изменении температуры окружающей среды пределы погрешности могут превышать приведенные значения;
3. Пределы допускаемой основной абсолютной погрешности измерения температуры, указанные в таблице 13, приводятся при измерении температуры холодного спая термопары внешним преобразователем температуры, без учета отклонений внешнего преобразователя от НСХ.
