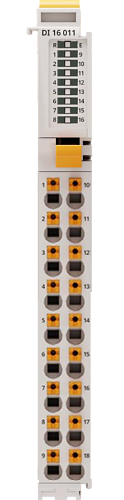

R050 DI 16 011
-
24 В DC, 16 каналов (2 группы по 8 каналов), общий "минус",
-
групповая гальваническая изоляция,
-
модуль поставляется для тестовых комплектов
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода шестнадцати дискретных сигналов с напряжением постоянного тока 24 В.
В состав электронного блока модуля входят:
- шестнадцать блоков приема входных дискретных сигналов, объединенных в две группы по восемь каналов с гальванической изоляцией входов между группами и общим провод в каждой группе, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
- микропроцессор;
- контроллер шины;
- источник питания;
- панель индикации.
Алгоритм работы модулей следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 24 В постоянного тока. Датчики могут объединяться в две группы с общей точкой подключения - общий «минус» / «плюс» в пределах одной группы. Каждая группа может иметь отдельный, не связанный с другими, источник питания.
В модуле осуществляется первичная обработка входных сигналов: программная фильтрация («антидребезг», время обработки которого задается в настроечных параметрах пользователем), непосредственно гальваническое разделение цепей и формирование сигналов ТТL уровня.
Функция «Антидребезг» обеспечивает возможность программной фильтрации входных сигналов с длительностью в диапазоне от 5 до 65535 мс.
Индикация
Соответствие свечения функциональных индикаторов модуля состоянию каналов: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
16 (2 группы по 8 каналов) |
|
Номинальное напряжение постоянного тока канала, В |
24 |
|
Полярность общего провода в каждой группе |
«минус»/«плюс» |
|
Напряжение детектирования сигнала, В: |
|
|
от 11 до 30 |
|
от 0 до 6 |
|
Допустимое входное напряжение постоянного тока канала, В |
30 |
|
Входной ток при сигнале «1», мА, не более |
5 |
|
Время запаздывания, мс, не менее: |
|
|
5 |
|
5 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
500 |
|
500 |
|
- |
|
Защита от обратной полярности |
Да |
|
Защита от перенапряжения (до 30 В) |
Да |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
0,9 |
|
Напряжение питания от внешнего источника постоянного тока, В |
24 (от 20,4 до 28,8) |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
