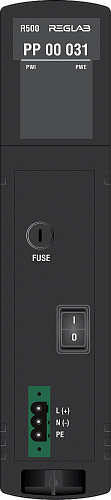

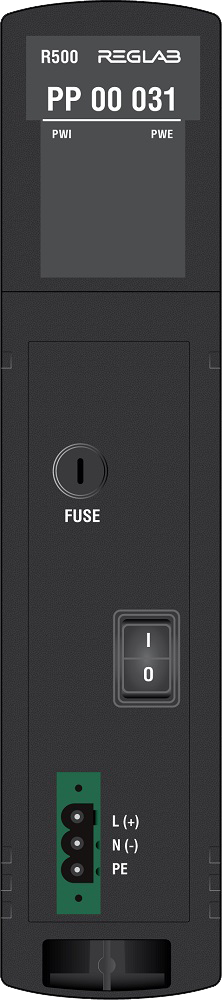

R500 PP 00 031

  •  220 В AC/В DC, 75 Вт
  • с гальваноизоляцией внутренней сети питания от внешней

Задать вопрос

КО ВСЕМ МОДУЛЯМ
Описание

Модуль источника питания выполняет следующие функции:

  • осуществляет преобразование питающего напряжения 220 В постоянного / переменного тока в рабочее напряжение 24 В постоянного тока;
  • обеспечивает гальваническую изоляцию внутренней сети электропитания от внешней;
  • осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока.

В состав модуля входят:

  • преобразователь 220 В / 24 В, обеспечивающий AC/DC-преобразование питающего напряжения, гальваническую изоляцию внутренней сети питания от внешней;
  • тракт стабилизации и фильтрации входного напряжения;
  • плавкий предохранитель (FUSE);
  • электрический выключатель, предназначенный для коммутирования входного напряжения;
  • светодиодная панель, предназначенная для осуществления световой индикации работы модуля.

Модуль источника питания передает в центральный процессор (в случае наличия резервного центрального процессора – в оба) информацию о наличии внешнего питания и состоянии присутствия на шине.

Индикация

Светодиодная панель модуля состоит из следующих индикаторов:

  • PWE – индикатор горит при наличии входного напряжения от внешнего источника (сигнал снимается после входного предохранителя);
  • PWI – индикатор горит при наличии питания на внутренней шине.

Технические характеристики

Наименование параметра, единица измерения Значение
Входное напряжение, В:
номинальное значение 220 AC / DC
допустимый диапазон изменений от 80 до 264 AC от 120 до 370 DC
Входной ток, А, не более 0,35 (при Uвх=230V AC), предохранитель 3,15 А
Допустимый диапазон частот входного напряжения, Гц 47…63
Выходное напряжение постоянного тока, В 24
Потребление мощности, Вт, не более 1
Номинальное значение выходной мощности (на внутреннюю шину питания), Вт 75
Защита от перенапряжения Да
Защита от обратной полярности Да
Гальваническое разделение внешней и внутренней цепей Да
Допустимая разность потенциалов, В:
между входом и корпусом 2000
между входом и выходом 2500
Допустимое пиковое напряжение (100 мс), В –
Допустимый перерыв в питании, мс 100
Условия эксплуатации:
температура окружающего воздуха, °С от – 40 до + 60
относительная влажность воздуха, % от 5 до 98 без образования конденсата
Условия хранения:
температура окружающего воздуха, °С от – 40 до + 70
относительная влажность воздуха, % от 5 до 98 без образования конденсата
Степень защиты от внешних воздействий IP20
Совместимый модуль шасси CH ХХ 011/ CH ХХ 012 / CH ХХ 811
Количество занимаемых слотов 1
Размеры (ШхВхГ), мм 40х180х145
Вес, кг 0,5
