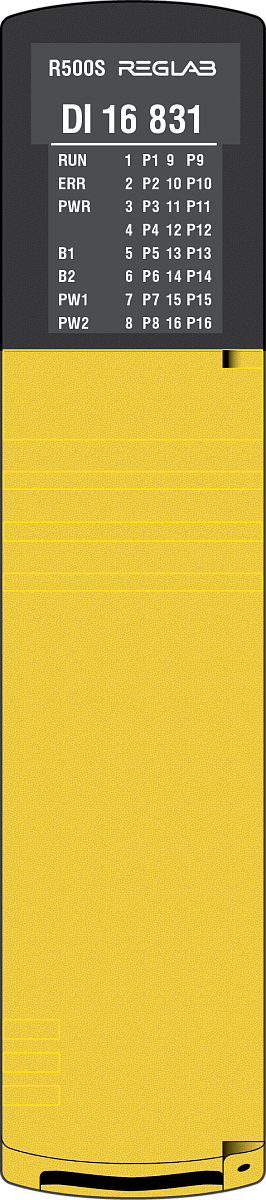

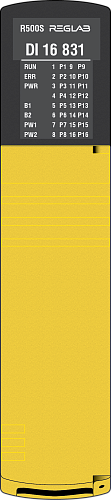

R500S DI 16 831

  • NAMUR, внешнее питание 24 В DC, 16 каналов, общая гальваническая изоляция.
  • клеммная колодка 36 контактов заказывается отдельно

Получить расчет проекта

КО ВСЕМ МОДУЛЯМ
Описание
Скачать ПО

Модуль предназначен для ввода шестнадцати дискретных сигналов с контролем состояния обрыва или короткого замыкания сигнальной цепи. К входам модуля должны быть подключены датчики, соответствующие стандарту NAMUR IEC60947-5-6. Каждый из каналов снабжен фильтром антидребезга с настраиваемой временной задержкой.

В состав модуля входят:

  • шестнадцать входных дублированных каналов;
  • микроконтроллер с уровнем полноты безопасности SIL 3;
  • панель индикации.

Для модуля реализована встроенная диагностика, которая направлена на контроль:

  • обрыва в сигнальной цепи;
  • короткого замыкания в сигнальной цепи;
  • замкнутого состояния ключа датчика NAMUR (Low impedance);
  • разомкнутого состояния ключа датчика NAMUR (High impedance);
  • двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
  • двух напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
  • температуры внутри модуля.

Технические характеристики

Наименование параметра, единица измерения

Значение

Число каналов

16
Номинальное напряжение канала, В:

8,2

Выходное напряжение канала без нагрузки, В, не более:

8,7

Ток короткого замыкания между контактами +CHX и – CHX, мА, не более:

8,1

Ток короткого замыкания между контактом +CHX и контактами –ИП1, –ИП2, мА, не более:

14,3

Активная мощность на канал, мВт, не более:

160

Индуктивность в цепи датчика, мГн, не более:

4

Емкость в цепи датчика, мкФ, не более:

4

Максимальное допустимое входное напряжение канала, В:

12

Максимальная частота коммутация ключа Namur, кГц

1

Защита от короткого замыкания

Да (ограничение тока)

Время преобразования на модуль, не более, мс

10

Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:

  • между каналами и заземлением:

1000

  • между каналами и напряжением питания контроллера:

1500

Потребляемая мощность модулем от шины питания контроллера, Вт, не более

4,1

Защита от обратной полярности, от превышения допустимых значений по напряжению и току

Да

Совместимый модуль шасси

CH 02 811

Масса модуля, кг

0,51
