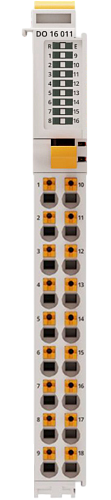

R050 DО 16 011
- твердотельные реле, 24 В AC/DC, 0,5 А,
- 16 каналов (2 группы по 8 каналов),
- групповая гальваническая изоляция,
- модуль поставляется для тестовых комплектов
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода шестнадцати дискретных сигналов, коммутирующих цепи напряжением 24 В постоянного тока.
В состав электронного блока модуля входят:
- шестнадцать блоков выходных сигналов типа «сухой контакт», каждый канал гальванически изолирован от схемы обработки;
- микропроцессор;
- контроллер шины;
- источник питания;
- панель индикации.
Алгоритм работы модуля следующий: микропроцессор получает от прикладной программы маску состояния выходных сигналов и выдает соответствующие управляющие сигналы на реле, коммутирующие внешние цепи. Контакты реле объединены в одну группу с общей точкой подключения. Микропроцессор, получив сигнал о состоянии каналов, производит включение соответствующих светодиодных индикаторов.
При потере модулем связи с центральным процессором управление каналами может происходить в несколько конфигурируемых этапов (максимально – 3, с возможностью цикличного повторения этапов) с разными временными отрезками (максимально 65,535 секунд на отрезок) и разными стратегиями управления на каждом этапе.
При наличии внешнего (полевого) питания на модуле осуществляется поддержка функций детекции перегрузки и обрыва канала. Включение/выключение статусов после подачи питания, занимает до 1 секунды. Детекция перегрузки работает только при наличии сигнала «1» в канале, а детекция обрыва – только сигнала «0». Отключение полевого питания приводит к сбросу статусов диагностики (перегрузка и обрыв переходят в состояние False).
Индикация
Соответствие свечения функциональных индикаторов (1…16) при определенном состоянии канала приведено в таблице 13.
|
Состояние индикатора (1..16) |
Состояние канала |
|---|---|
|
Не горит |
Контакт разомкнут |
|
Горит зеленым |
Контакт замкнут |
|
Горит красным |
Ошибка канала (короткое замыкание или обрыв) |
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
16 |
|
Номинальное напряжение постоянного тока канала, В |
24 |
|
Допустимое прикладываемое напряжение постоянного тока, В |
30 |
|
Максимальный коммутируемый ток канала, А, не более |
0,5 |
|
Максимальный суммарный коммутируемый ток каналов, А, не более |
4 |
|
Ток утечки, мА, не более |
1 |
|
Время запаздывания (для резистивной нагрузки), мс, не более: |
|
|
1 |
|
1 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
500 |
|
- |
|
Защита от обратной полярности |
Да |
|
Защита от бросков напряжения (кратковременных) |
Да |
|
Защита от перенапряжения (длительных, свыше 30 В) |
Нет |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
1,0 |
|
Напряжение питания от внешнего источника постоянного тока, В |
24 (от 20,4 до 28,8) |
|
Потребляемая мощность от внешнего источника питания (при напряжении 24 В), Вт, не более |
98 |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
