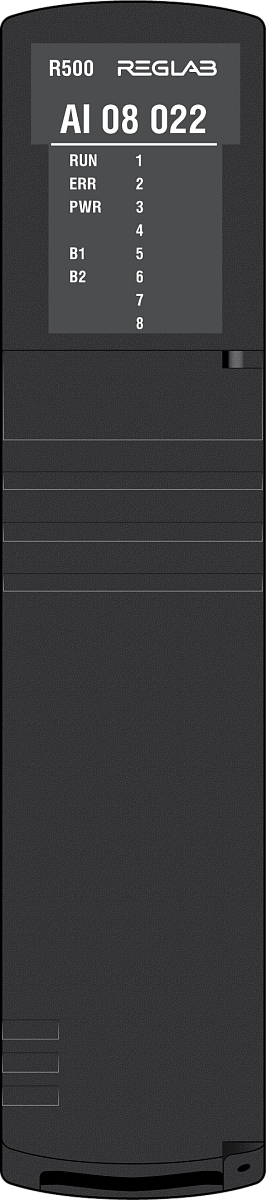

R500 AI 08 022
- 0/4...20 мА + HART, 8 каналов, поканальная гальваническая изоляция, индивидуальные АЦП и HART-модем на каждый канал, погрешность 0,1%
- Клеммная колодка 36 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для ввода восьми аналоговых сигналов постоянного тока в диапазонах от 0 до 20 мА и от 4 до 20 мА с возможностью передачи данных по HART протоколу.
Измерительные каналы модуля гальванически разделены между собой.
Каждый канал выполняет функции ведущего HART устройства. Все каналы модуля могут использоваться одновременно несколькими клиентами и работать независимо друг от друга.
Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.
В состав модуля входят:
- восемь блоков измерения входных сигналов, в состав каждого из которых входит АЦП и элементы гальванической изоляции;
- восемь модемов HART;
- микропроцессор;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение | |
|---|---|---|
|
Количество каналов |
8 | |
|
Разрядность (включая область перегрузки), бит |
16 | |
|
Номинальные диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 | от 4 до 20 |
|
Расширенный диапазон преобразования силы постоянного тока, мА |
от 0 до 22 | от 4 до 21,6 |
|
Допустимый входной ток, мА |
30 | |
|
Входное сопротивление, Ом |
249 | |
|
Время преобразования на канал, мкс |
2,0 | |
|
Опрос каналов |
паралелльный | |
|
Время преобразования на модуль (все каналы разблокированы), мс |
2,0 | |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
||
|
1500 | |
|
1500 | |
|
1500 | |
|
Допустимая разность потенциалов между каналами, В |
500 | |
|
Защита от обратной полярности |
Да | |
|
Пределы допускаемой основной приведённой погрешности преобразования силы постоянного тока (в номинальных диапазонах), % |
± 0,1 | |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
± 0,002 | |
|
Двухпроводное подключение датчиков (пассивный датчик) |
Да (с использованием внешнего источника питания) | |
|
Четырехпроводное подключение датчиков (активный датчик) |
Да | |
|
HART связь: |
||
|
Да/Да (до 10 датчиков) | |
|
Да/Нет | |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
4,967 | |
|
Поддержка резервирования внутренней шины питания |
Да | |
|
Условия эксплуатации: |
||
|
от + 15 до + 25 | |
|
от – 40 до + 60 | |
|
от 5 до 98 без образования конденсата |
|
|
Условия хранения: |
||
|
от – 40 до + 70 | |
|
от 5 до 98 без образования конденсата |
|
|
Степень защиты от внешних воздействий |
IP20 | |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 | |
|
Совместимая клеммная колодка |
CL 36 001 | |
|
Количество занимаемых слотов |
1 | |
|
Размеры (ШхВхГ), мм |
40х180х145 | |
|
Вес, кг |
0,6 | |
