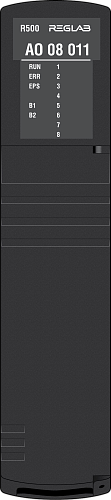

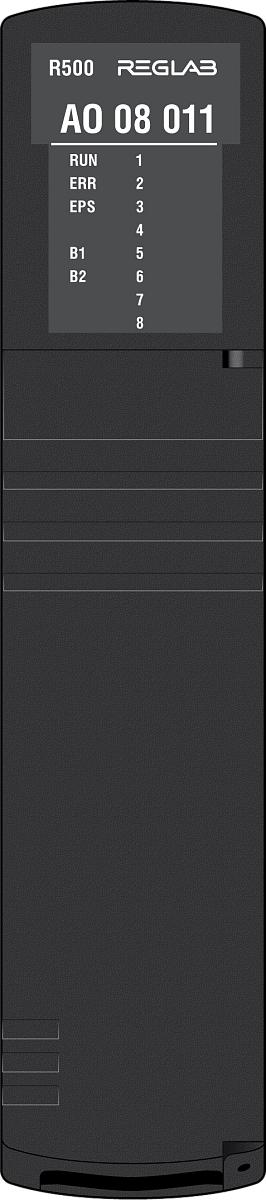

R500 AO 08 011
- 0/4…20 мА, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1%
- Клеммная колодка 20 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода восьми аналоговых сигналов постоянного тока в диапазонах от 0 до 20 мА, от 4 до 20 мА.
В состав модуля входят:
- восемь цифроаналоговых преобразователей (ЦАП);
- восемь элементов гальванической развязки (DC);
- микропроцессор;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
ИНДИКАЦИЯ
В состав индикаторов состояния модуля входит индикаторEPS, имеющий отношение только к модулям аналогового вывода. Он горит при отсутствии внешнего питания 24 В.
Индикация состояния каналов модулей: соответствие свечения функциональных индикаторов модуля состоянию выходного канала представлено в таблице 1.
Таблица 1 - Индикация состояния каналов модулей аналогового вывода
|
Состояние индикатора |
Состояние канала |
|---|---|
|
Не горит |
Канал замаскирован |
|
Горит зеленым |
Канал в норме |
|
Горит красным |
Обрыв цепи выходного канала |
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
8 |
|
Разрядность, бит |
16 |
|
Канал воспроизведения тока от 0 до 20 мА / от 4 до 20 мА |
|
|
Номинальные диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Расширенный диапазон воспроизведения силы постоянного тока, мА |
от 0 до 24 |
|
Сопротивление нагрузки, Ом, не более |
800 |
|
Суммарное время установления сигнала на всех выходах, мс, не более |
1,1 |
|
Общие характеристики модуля |
|
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1500 |
|
1500 |
|
1500 |
|
Допустимая разность потенциалов между каналами, В |
1000 |
|
Защита от обратной полярности питающего напряжения |
Да |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока (в номинальных диапазонах), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного тока при изменении температуры окружающего воздуха, %/ ºС |
±0,0025 |
|
Напряжение питания от источника постоянного тока, В |
24 (от 18 до 29) |
|
Потребляемая мощность от внешнего источника питания (при напряжении 24В), Вт |
от 3 до 9 |
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
2,3 |
|
Условия эксплуатации: |
|
|
от +15до +25 |
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от –40до +70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (Ш × В × Г), мм |
40х180х145 |
|
Вес, кг |
0,6 |
