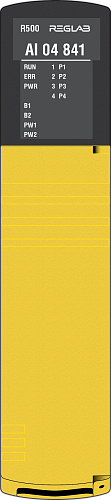

R500S AI 04 841

  • ток 0...20, 4...20 мА, 4 канала, поканальная гальваническая изоляция,
  • два АЦП на каждый канал (работают в паре),
  • функция питания датчиков от модуля,
  • клеммная колодка 20 контактов заказывается отдельно.

КО ВСЕМ МОДУЛЯМ

Модуль предназначен для ввода четырех унифицированных сигналов постоянного тока, с гальванически изолированным питанием каждого датчика.

Измерительные каналы гальванически изолированы друг от друга.

Диапазон измерения сигналов программно настраивается в следующих пределах:

  • от 0 до 20 мА;
  • от 4 до 20 мА.

В состав модуля входят следующие основные элементы:

  • четыре канала измерения входных сигналов c двумя АЦП на каждый канал с одновременным преобразованием сигналов не более 10 мс;
  • микроконтроллер с уровнем полноты безопасности SIL 3;
  • панель индикации;

Для модуля аналогового ввода реализована диагностика, которая направлена на контроль:

  • выхода за достоверный диапазон измерения сигнала по каждому из каналов с установлением статуса каждого канала в FALSE;
  • выхода за нижнюю или верхнюю границу предупреждения (предаварийный порог) с формированием метки события в оперативном журнале контроллера;
  • выхода за нижнюю или верхнюю аварийную границу (аварийный порог) с формированием метки события в оперативном журнале контроллера;
  • внутренних отказов аппаратных компонентов с регистрацией метки в журнале событий модуля;
  • напряжения в цепи питания датчика при условии, что оно осуществляется от полевого питания модуля;
  • двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
  • двух напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
  • температуры внутри модуля.

Допускается подключение пассивных или активных датчиков. Активный датчик генерирует сигнал независимо от полевого питания модуля контроллера. В таком случае модуль
осуществляет только контроль измерительного сигнала в заданном диапазоне.

В случае пассивного датчика его питание осуществляется от полевого питания модуля с контролем напряжения в допустимых диапазонах либо от внешнего источника. При питании датчика от внешнего источника необходима дополнительная диагностика напряжения питания.

Технические характеристики

Наименование параметра, единица измерения

Значение

Число каналов

4
Разрядность АЦП (включая область перегрузки), бит

16

Канал преобразования тока от 0 до 20 мА / от 4 до 20 мА

Номинальные диапазоны преобразования силы постоянного тока, мА

от 0 до 20 / от 4 до 20

Допустимый входной ток, мА

40

Входное сопротивление, Ом, не более

75

Общие характеристики каналов преобразования

Опрос каналов

параллельный

Время преобразования на модуль, не более, мс

10

Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:

  • между каналами и системными шинами питания и данных

2500

Защита от обратной полярности, от превышения допустимых значений по напряжению и току

Да

Предел допускаемой приведённой к диапазону преобразований/воспроизведений погрешности основной, %

± 0,05

Предел допускаемой приведённой к диапазону преобразований/воспроизведений погрешности дополнительной, %/°С

± 0,002

Потребляемая мощность модулем от шины питания контроллера, Вт, не более

10

Совместимый модуль шасси

CH 02 811

Масса модуля, кг

0,5
