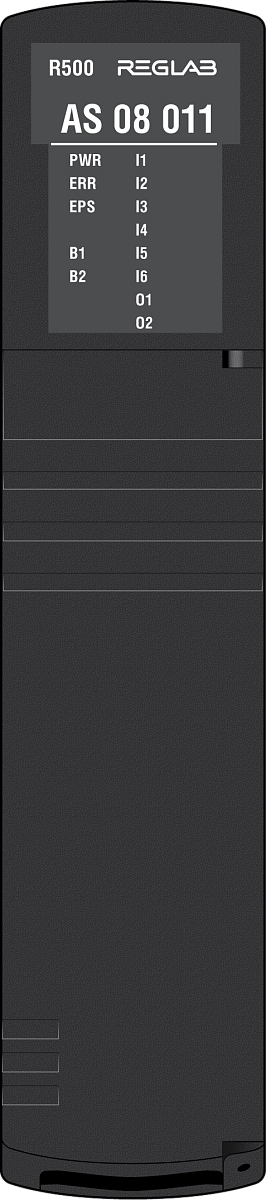

R500 AS 08 011
- 6 AI 0/4…20 мА, -10/0…+10 В, 2 AO 0/4…20 мА, -10/0…+10 В, поканальная гальваническая изоляция, погрешность 0,1%
- Клеммная колодка 36 контактов заказывается отдельно
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для:
- ввода шести аналоговых сигналов постоянного тока и/или напряжения постоянного тока;
- вывода двух аналоговых сигналов постоянного тока и/или напряжения постоянного тока.
Диапазоны измерения и воспроизведения сигналов программно-аппаратно конфигурируемые и лежат в следующих пределах:
- от минус 10 до плюс 10 В;
- от 0 до плюс 10 В;
- от 0 до 20 мА;
- от 4 до 20 мА.
Все каналы модуля гальванически разделены между собой.
Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.
В состав модуля входят:
1. каналы измерения аналогового сигнала, включающие:
- шесть блоков первичной обработки входных сигналов с гальванической изоляцией;
- модуль мультиплексора;
- единый АЦП на все каналы измерения;
2.каналы воспроизведения аналогового сигнала, включающие:
- два цифроаналоговых преобразователя (ЦАП) с гальванической развязкой от микропроцессора;
- цепи ввода внешнего питания для ЦАП с гальванической развязкой;
3. микропроцессор;
4. источник питания (DC/DC-преобразователь 24В/5В);
5. панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Аналоговый ввод |
|
|
Количество каналов |
6 |
|
Разрядность (включая область перегрузки), бит |
14 |
|
Канал преобразования тока от 0 до 20 мА / 4 до 20 мА |
|
|
Номинальные диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Расширенный диапазон преобразования силы постоянного тока, мА |
от 0 до 25 |
|
Допустимый входной ток, мА |
50 |
|
Входное сопротивление, Ом, не более |
249 |
|
Канал преобразования напряжения от 0 до плюс 10 В |
|
|
Номинальный диапазон преобразования напряжения, В |
от 0 до + 10 |
|
Входное сопротивление, МОм, не менее |
2 |
|
Канал преобразования напряжения от минус 10 до плюс 10В |
|
|
Номинальный диапазон преобразования напряжения, В |
от – 10 до + 10 |
|
Входное сопротивление, МОм, не менее |
2 |
|
Общие характеристики аналоговых вводов |
|
|
Время преобразования на канал, мс |
2,0 |
|
Опрос каналов |
последовательный |
|
Время преобразования на каналы ввода (все каналы разблокированы), мс |
12,0 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
400 |
|
Допустимая разность потенциалов между каналами, В |
300 |
|
Защита от обратной полярности |
Да |
|
Пределы допускаемой основной приведённой погрешности преобразования напряжения / силы постоянного тока (в номинальных диапазонах), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
±0,002 |
|
Двухпроводное подключение датчиков (пассивный датчик) |
Да (с использованием внешнего источника питания) |
|
Четырехпроводное подключение датчиков (активный датчик) |
Да |
|
Аналоговый вывод |
|
|
Количество каналов |
2 |
|
Разрядность, бит |
16 |
|
Суммарное время установления сигнала на всех выходах, мс, не более |
3,0 |
|
Канал воспроизведения тока от 0 до 20 мА / от 4 до 20 мА |
|
|
Номинальные диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Расширенный диапазон воспроизведения силы постоянного тока, мА |
от 0 до 24 |
|
Сопротивление нагрузки, Ом, не более |
500 |
|
Канал воспроизведения напряжения от 0 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от 0 до + 10 |
|
Расширенный диапазон воспроизведения напряжения, В |
от 0 до + 11 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Канал воспроизведения напряжения от минус 10 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от – 10 до + 10 |
|
Расширенный диапазон воспроизведения напряжения, В |
от – 11 до + 11 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
1500 |
|
Защита от обратной полярности питающего напряжения |
Да |
|
Напряжение питания от источника постоянного тока, В |
24 (от 18 до 29) |
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения / силы постоянного тока (в номинальных диапазонах), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/ ºС |
±0,0025 |
|
Общие характеристики модуля |
|
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
1500 |
|
1500 |
|
500 |
|
Потребляемая мощность от внешнего источника питания, Вт, не более |
4 (при U="24 В) |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
2",8 |
|
Условия эксплуатации: |
|
|
от +15до +25 |
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от –40до +70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (Ш × В × Г), мм |
40х180х145 |
|
Вес, кг |
0,6 |
Алгоритм работы модуля в части входных сигналов описан в разделе «Обработка входного сигнала в модулях аналогового ввода».Алгоритм работы модуля в части выходных сигналов описан в разделе «Обработка выходного сигнала в модулях аналогового вывода».
ИНДИКАЦИЯ
В состав индикаторов состояния модуля входит индикатор EPS, имеющий отношение только к каналам аналогового вывода. Он горит при отсутствии внешнего питания 24 В.
Соответствие свечения функциональных индикаторов модуля состоянию входного/выходного канала представлено в таблице.
Индикация состояния каналов модулей аналогового ввода/вывода
|
Состояние индикатора |
Состояние входного канала |
Состояние выходного канала |
|---|---|---|
|
Не горит |
канал замаскирован |
канал замаскирован |
|
Горит зеленым |
входной сигнал в границе измерения электрической величины |
канал в норме |
|
Горит желтым |
входной сигнал вышел за границу измерения электрической величины |
___ |
|
Горит красным |
входной сигнал вышел за границу измерения АЦП |
обрыв цепи выходного канала |
