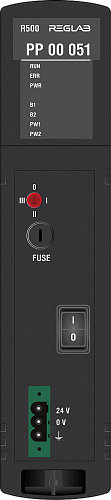

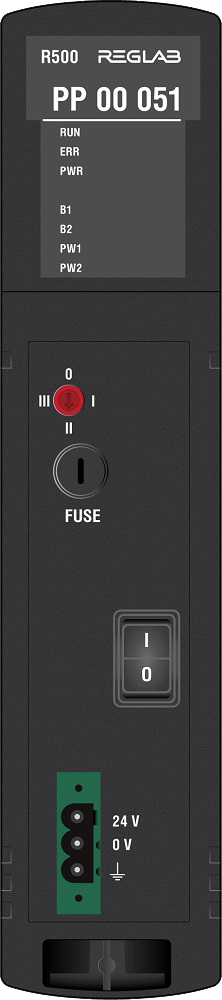

R500 PP 00 051

Модуль источника питания выполняет следующие функции:

• осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока по одной или двум шинам питания (настраивается переключателем на лицевой панели);
• выполняет самодиагностику и поддерживает функции контроля питания:
  • измерение уровня входного напряжения;
  • измерение уровня напряжения на каждой внутренней шине питания;
  • измерение тока потребления от внешнего источника питания;
  • формирование статуса срабатывания предохранителя (при наличии дополнительного ИП на шине);
• осуществляет обмен информацией с модулем ЦП по шине RegulBus.

В состав модуля входит:

• микропроцессор;
• тракт стабилизации и фильтрации входного напряжения;
• четырехпозиционный переключатель режима работы внутренних шин питания;
• плавкий предохранитель (FUSE);
• электрический выключатель, предназначенный для коммутирования входного напряжения;
• светодиодная панель, предназначенная для осуществления световой индикации работы модуля.

Модуль источника питания передает в центральный процессор следующую информацию:

• значение величины входного напряжения;
• значение тока потребления от внешнего питания;
• значение напряжения на внутренней шине питания;
• фактическое положение переключателя режима работы внутренних шин питания (0…III);
• значение температуры внутри модуля;
• статус срабатывания предохранителя (при наличии дополнительного ИП на шине).

Индикация

Группа служебных индикатор светодиодной панели модуля состоит из следующих индикаторов:

• PWR – отображает состояние внешнего питания. Соответствие свечения индикатора PWR состоянию внешнего питания приведено в таблице 1.

Таблица 1 - Алгоритм работы индикатора PWR

• PW1/PW2 – отображают состояние питания соответствующей внутренней шины. Соответствие свечения индикатора PW1/PW2 состоянию питания внутренней шины приведено в таблице 2.

Таблица 2 – Алгоритм работы индикатора PW1/PW2

Технические характеристики
