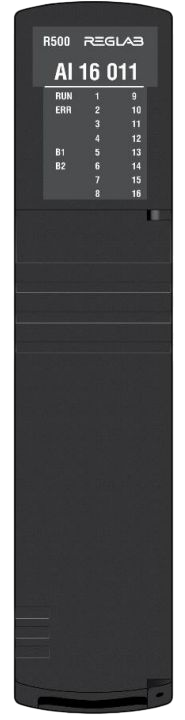

Модуль предназначен для ввода шестнадцати аналоговых сигналов постоянного тока в диапазонах от 0 до 20 мА, от 4 до 20 мА.
Измерительные каналы модуля гальванически не разделены между собой.
Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания.
В состав модуля входят:
- шестнадцать блоков первичной обработки и формирования входных сигналов;
- модуль мультиплексора, АЦП и гальванической развязки;
- микропроцессор;
- источник питания (DC/DC-преобразователь 24 В/5 В);
- панель индикации.
Индикация
Соответствие свечения функциональных индикаторов модуля состоянию входного канала представлено в таблице 1.
Таблица 1 - Индикация состояния каналов модулей аналогового ввода
|
Состояние индикатора |
Состояние канала |
|---|---|
|
Не горит |
Канал замаскирован |
|
Горит зеленым |
Входной сигнал в границе измерения электрической величины |
|
Горит желтым |
Входной сигнал вышел за границу измерения электрической величины |
|
Горит красным |
Входной сигнал вышел за границу измерения АЦП |
Таблица 2 - Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|
|---|---|---|
|
Количество каналов |
16 |
|
|
Разрядность (включая область перегрузки), бит |
14 |
|
|
Номинальные диапазоны преобразования силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
|
Расширенный диапазон преобразования силы постоянного тока, мА |
от 0 до 25 |
|
|
Допустимый входной ток, мА |
50 |
|
|
Входное сопротивление, Ом, не более |
110 |
|
|
Время преобразования на канал, мс |
1,0 |
|
|
Опрос каналов |
последовательный |
|
|
Время преобразования на модуль (все каналы разблокированы), мс |
16,0 |
|
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
||
|
1500 |
|
|
1500 |
|
|
– |
|
|
Допустимая разность потенциалов между каналами, В |
16 |
|
|
Защита от обратной полярности |
Да |
|
|
Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока (в номинальных диапазонах), % |
± 0,1 |
|
|
Пределы допускаемой дополнительной приведенной погрешности преобразования силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
± 0,002 |
|
|
Двухпроводное подключение датчиков (пассивный датчик) |
Да (с использованием внешнего источника питания) |
|
|
Четырехпроводное подключение датчиков (активный датчик) |
Да |
|
|
Потребляемая мощность от шины питания контроллера, Вт, не более |
2,5 |
|
|
Условия эксплуатации: |
||
|
от + 15 до + 25 |
|
|
от – 40 до + 60 |
|
|
от 5 до 95 |
|
|
Условия хранения: |
||
|
от – 40 до + 70 |
|
|
от 5 до 98 |
|
|
Степень защиты от внешних воздействий |
IP20 |
|
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
|
Количество занимаемых слотов |
1 |
|
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
|
Вес, кг |
0,6 |
|
