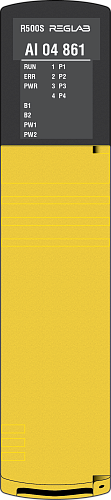

R500S AI 04 861

  • напряжение 0...+5 В, -5 В...+5 В, 0...+10 В, -10...+10 В,
  • 4 канала, поканальная гальваническая изоляция,
  • два АЦП на каждый канал (работают в паре),
  • функция питания датчиков от модуля,
  • клеммная колодка 20 контактов заказывается отдельно.

КО ВСЕМ МОДУЛЯМ

Модуль предназначен для ввода четырех аналоговых сигналов напряжения с гальванически изолированным питанием каждого датчика. Измерительные каналы гальванически изолированы друг от друга.

Диапазон измерения сигналов настраивается в следующих пределах:

  • от минус 10 до плюс 10 В;
  • от 0 до плюс 10 В;
  • от минус 5 до плюс 5 В;
  • от 0 до плюс 5 В.

В состав модуля входят:

  • четыре канала измерения входных сигналов с двумя АЦП на каждый канал с одновременным преобразованием сигналов не более 10 мс;
  • микроконтроллер с уровнем полноты безопасности SIL 3;
  • панель индикации.

Для модуля аналогового ввода реализована диагностика, которая направлена на контроль:

  • выхода за достоверный диапазон измерения сигнала по каждому из каналов с установлением статуса каждого канала в false;
  • выхода за нижнюю или верхнюю границу предупреждения (предаварийный порог) с формированием метки события в оперативном журнале контроллера;
  • выхода за нижнюю или верхнюю аварийную границу (аварийный порог) с формированием метки события в оперативном журнале контроллера;
  • внутренних отказов аппаратных компонентов с регистрацией метки в журнале событий модуля;
  • напряжения в цепи питания датчика при условии, что оно осуществляется от полевого питания модуля;
  • двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
  • двух напряжений системного питания 24 В в диапазоне от – 15 до +20 %;
  • температуры внутри модуля.

Допускается подключение пассивных или активных датчиков. Активный датчик генерирует сигнал независимо от полевого питания. В таком случае модуль осуществляет только
контроль измерительного сигнала в заданном диапазоне.

В случае пассивного датчика его питание осуществляется от полевого питания модуля с контролем напряжения в допустимых диапазонах либо от внешнего источника. При питании датчика от внешнего источника необходимо дополнительная диагностика напряжения питания.

Технические характеристики

Наименование параметра, единица измерения

Значение

Число каналов

4
Разрядность АЦП, бит

16

Входное сопротивление на канал, МОм

1

Допустимое входное напряжение измерительного канала, В

40

Канал преобразования напряжения от минус 5 до плюс 5 В

Номинальный диапазон преобразования напряжения постоянного тока, В

от -5 до +5

Канал преобразования напряжения от 0 до плюс 5 В

Номинальный диапазон преобразования напряжения постоянного тока, В

от 0 до + 5

Канал преобразования напряжения от минус 10 до плюс 10 В

Номинальный диапазон преобразования напряжения постоянного тока, В

от -10 до + 10

Канал преобразования напряжения от 0 до плюс 10 В

Номинальный диапазон преобразования напряжения постоянного тока, В

от 0 до +10

Общие характеристики каналов преобразования

Опрос каналов

параллельный

Время преобразования на модуль, не более, мс

10

Напряжение пробоя изоляции между каналами и системными шинами питания и данных (гальваническая изоляция), В, не менее:

2500

Допустимая разность потенциалов между каналами, В

2500

Защита от обратной полярности, от превышения допустимых значений по напряжению и току

Да

Предел допускаемой приведённой к диапазону преобразований/воспроизведений погрешности основной, %

± 0,05

Предел допускаемой приведённой к диапазону преобразований/воспроизведений погрешности дополнительной, %/°С

± 0,002

Потребляемая мощность модулем от шины питания контроллера, Вт, не более

11

Совместимый модуль шасси

CH 02 811

Масса модуля, кг

0,5
