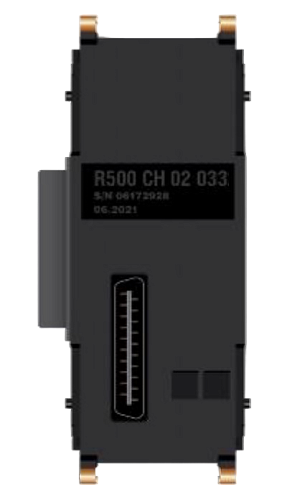

R500 CH 02 033
- модуль шасси для модулей центрального процессора II-го типа
КО ВСЕМ МОДУЛЯМ
Модули шасси выполняют следующие функции:
- обеспечивают распределения питания напряжением 24 В постоянного тока от модулей источника питания до остальных модулей контроллера по внутренней шине питания (по одной или двум, в зависимости от типа);
- обеспечивают связь по шине RegulBus (по одной или двум, в зависимости от типа).
Модули шасси, как и модули оконечные, подразделяются на те, которые поддерживают работу одной первой шины RegulBus (артикул CH 01 ХХХ) и те, которые поддерживают работу двух шин RegulBus (артикул CH 02 ХХХ). Последние, соответственно, могут работать в резервированных контроллерах.
Кроме того, присутствуют специализированные модули шасси для:
- модулей центрального процессора;
- блоков расширения модулей центрального процессора.
Они могут устанавливаться только под озвученные выше модули. В свою очередь, модули центрального процессора и блоки расширения будут работать только со специализированными для них модулями шасси (см. строку совместимости в таблице ниже).
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Совместимый модуль |
Модули центрального процессора II-го типа |
|
Поддержка функции резервирования шины RegulBus |
Да |
| Поддержка резервирования внутренней шины питания | Да |
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
1,9 |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 |
|
Степень защиты от внешних воздействий |
IP20 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х108х19 |
|
Вес, кг |
0,1 |
* Функционал подключения блоков расширения недоступен с указанным модулем шасси
** Данный модуль шасси работает с модулем ЦП I-го типа с версией СПО не ниже 1.6.5.2
