R500 ST 02 113

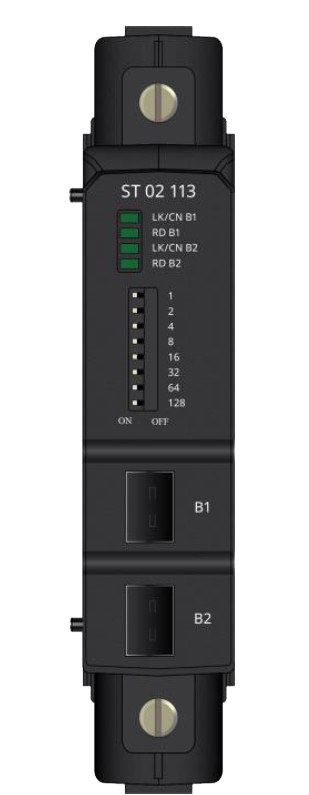

Модуль оконечный с поддержкой функции расширения шины RegulBus, резервирования шины RegulBus (IN) и шины питания, интерфейс SFP.

Модули оконечные выполняют следующие функции:

• механическая фиксация модулей в крейте;
• расширение шины RegulBus (кроме ST 00 001).

Все остальные модули кроме выше указанной функции обеспечивают коммутацию крейтов между собой в составе одного контроллера. В свою очередь они делятся на две группы – модули оконечные IN и модули оконечные OUT.

Модули оконечные IN устанавливаются только слева от крейта. В их состав входит адресный переключатель, с помощью которого задается адрес крейта. Адресный переключатель имеет в своем составе 8 DIP-ключей. Включение ключа добавляет к значению адреса крейта соответствующую величину (от 1 до 128), указанную рядом с ним. Для оконечных модулей ST 0X X13 включение ключа происходит переводом cправа налево (ONOFF), для остальных слева направо. В итоге, с помощью адресного переключателя можно задать адрес крейта в диапазоне от 0 до 255.

В состав модулей оконечных входят разъемы для подключения кабелей, с помощью которых осуществляется коммутация крейтов между собой. Количество разъемов зависит от количества поддерживаемых шин RegulBus.

Модули с артикулом ST 02 XXX поддерживают две шины RegulBus и могут работать в резервированных системах. У этих модулей на переднюю панель выведены два разъема, которые маркируется символами «В1» и «В2», обозначающие, соответственно, первую и вторую шину RegulBus.

Кроме того, модули оконечные разделяются по типу разъемов.

Модули с артикулом ST XX 1XX оборудованы интерфейсом SFP (сам SFP-модуль в состав поставки не входит). В комплекте с модулем оконечным можно использовать любые SFP-модули с поддержкой стандарта 100Base-FX (передача сигнала по волоконно-оптическому каналу связи). При этом типы и длины кабеля связи определяются типом используемого SFP-модуля.

При коммутации модулей оконечных следует обратить внимание, что соединять можно только шины под одним номером, т.е. разъем OUT B1 можно соединить только с разъемом IN B1, а разъем OUT B2 - с разъемом IN B2.

Запрещается коммутировать две шины друг на друга, в противном случае это может привести к потере связи по обеим шинам.

В модулях с интерфейсом SFP такой защиты нет и пользователю при эксплуатации резервированного контроллера, с целью защиты от последствий неправильной коммутации, рекомендуется использовать SFP-модули с функцией WDM. При этом устанавливать SFP-модули следует «крест на крест», т.е. в модуль OUT в разъем B1 установить трансивер с длиной волны приемника Х и передатчика Y; в разъем B2 – Y и Х соответственно. Тогда в модуле IN необходимо будет установить в разъем B1 трансиверы с длиной волны Y для приемника и Х - для передатчика, а в разъем B2 – X для приемника и Y – для передатчика.

Также можно использовать SFP-модули с разными длинами волн для разных шин RegulBus.

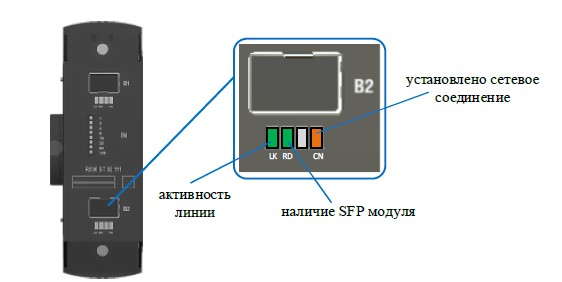

Для модулей ST XX 1XX предусмотрена следующая индикация интерфейса SFP (Рисунок 2):

• горит/не горит индикатор RD – присутствует/отсутствует SFP модуль;
• не горят индикаторы LK, CN – нет физического соединения по шине;
• горят индикаторы LK, CN – подключение по шине RegulBus есть, но нет обмена данными;
• горит индикатор CN, мигает индикатор LK – подключение по шине RegulBus есть, обмен по шине есть.

Рисунок 2. - Индикация интерфейса SFP модулей ST XX 1XX
