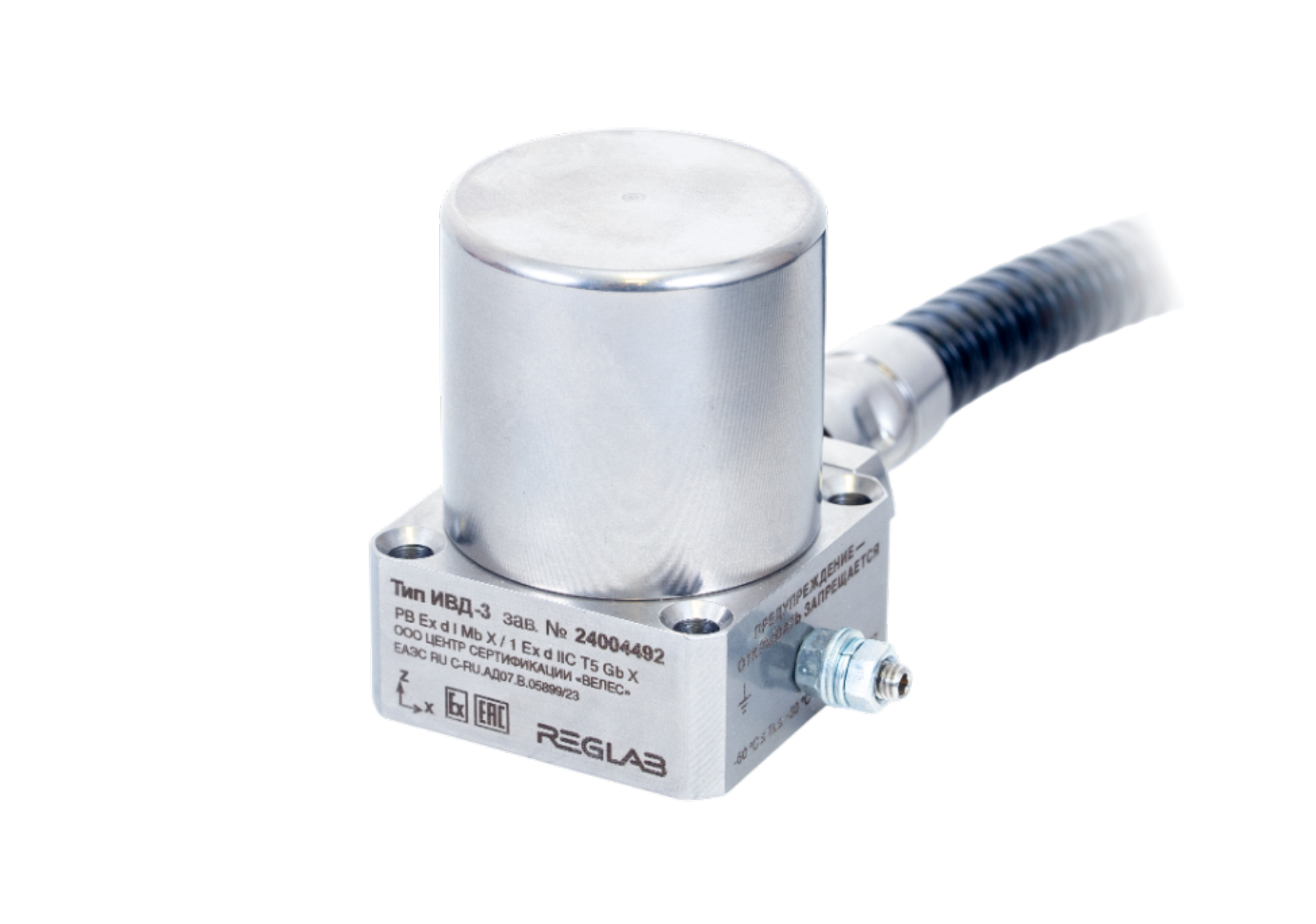

Датчик вибрации ИВД-3

Датчик предназначен для работы в системах вибрационного контроля и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.

Получить расчет проекта
Включен в реестр промышленной продукции, произведенной на территории РФ под № 6057\3\2023.
Внесен в Государственный реестр средств измерения № 65580-16.

Описание
Документация
Скачать ПО
Сертификаты
Размеры
Заказной номер

Датчик может быть установлен во взрывоопасных зонах помещений и наружных установок, в которых возможно образование парогазовоздушных смесей категорий IIА, IIВ, IIС групп Т1‑Т5. Обеспечивает измерение СКЗ виброскорости / мгновенного значения виброускорения по одному или трем взаимоперпендикулярным направлениям.

Основные функции

  • измерение СКЗ виброскорости по одному или трем взаимоперпендикулярным направлениям
  • воспроизведение унифицированного токового сигнала 4–20 мА, пропорционального СКЗ виброскорости;
  • разложение сигнала по частотным составляющим методом быстрого преобразования Фурье (для модификаций с одной чувствительной осью)
  • дистанционное конфигурирование параметров: сетевого адреса, скорости обмена, величин предупредительной и аварийной уставок и калибровки измеренного канала (интерфейс RS-485 (протокол Modbus RTU))
  • формирование дискретных сигналов при превышении контрольных уставок измеряемого параметра, а также дискретного сигнала «исправность датчика»

Основные технические характеристики


Метрологические характеристики

Диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности, мм/с

от 0,5 до 30,0

Диапазон выходного сигнала постоянного тока, мА

от 4 до 20

Диапазон рабочих частот измерений СКЗ виброскорости по каждой из трех осей чувствительности, Гц

от 10 до 1000

Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости во всем диапазоне частот и диапазоне амплитуд, %

± 10

Относительный коэффициент поперечного преобразования датчика, %, не более

5

Технические характеристики

Диапазон показаний мгновенного значения виброускорения, м/с2

от 0,2 до 45

Напряжение питания постоянного тока, В

от 12 до 24

Степень защиты, обеспечиваемая оболочкой датчика в составе: корпус и крышка

IP67

Диапазон рабочих температур, °C

от - 60 до + 80

Масса датчика с кабелем 1,5 м, кг, не более

1,2

Габаритные размеры, без кабеля, (высота × ширина × длина), мм, не более

65,5 × 50 × 66

Межповерочный интервал

3 года

Конструктивное исполнение

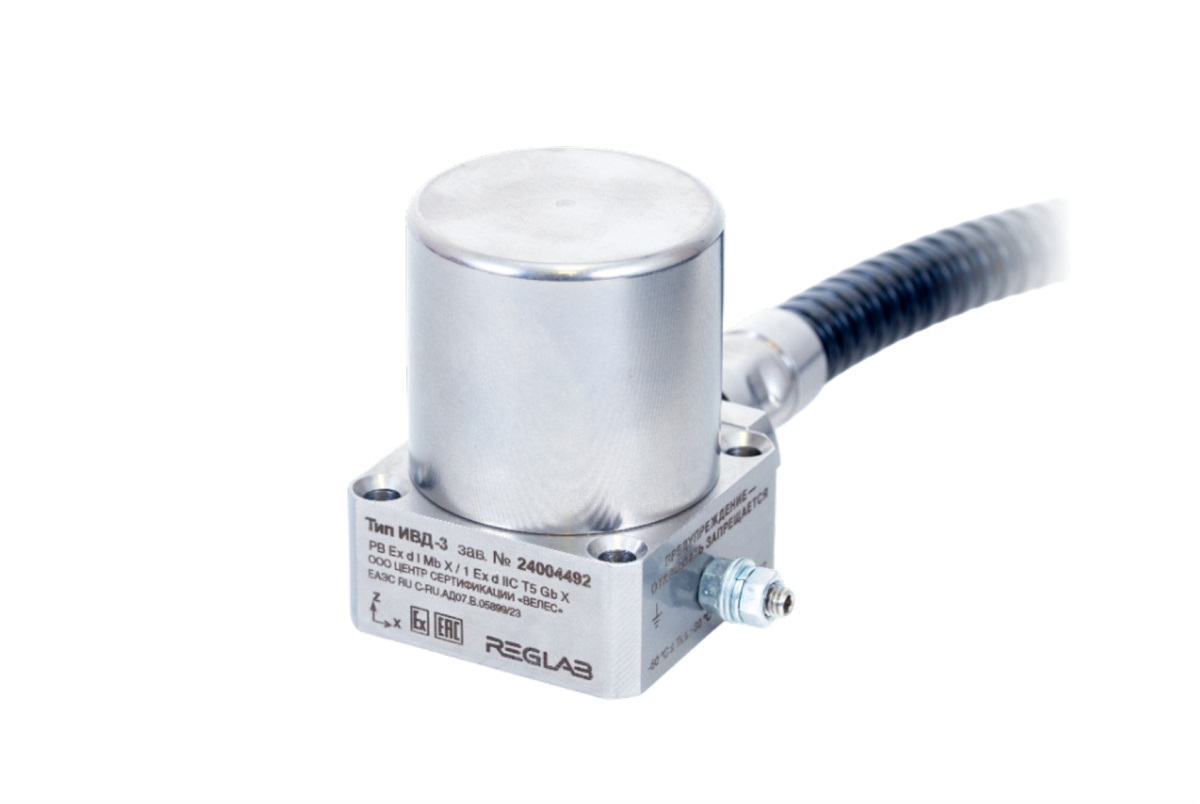

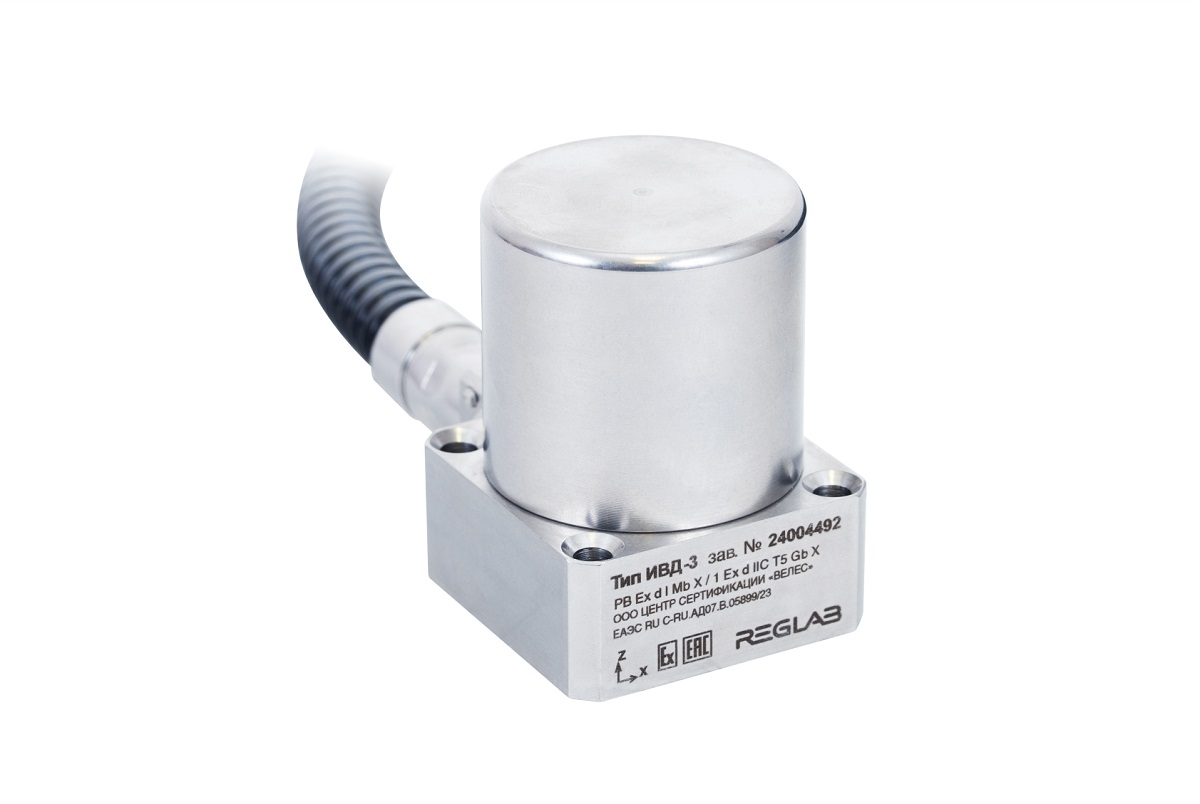

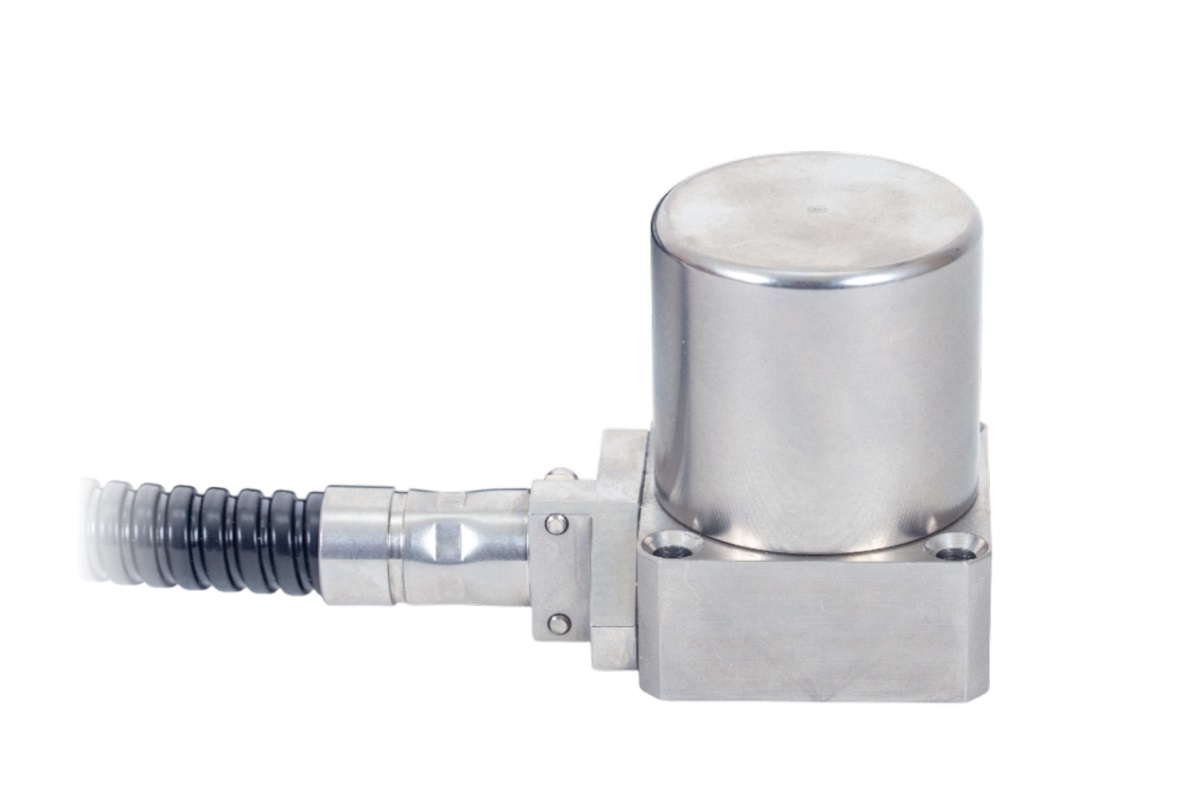

Датчик выполнен в виде моноблока с кабелем для внешних соединений.

  • материал корпуса — сталь;
  • тип взрывозащиты — «взрывонепроницаемая оболочка» или «искробезопасная электрическая цепь».

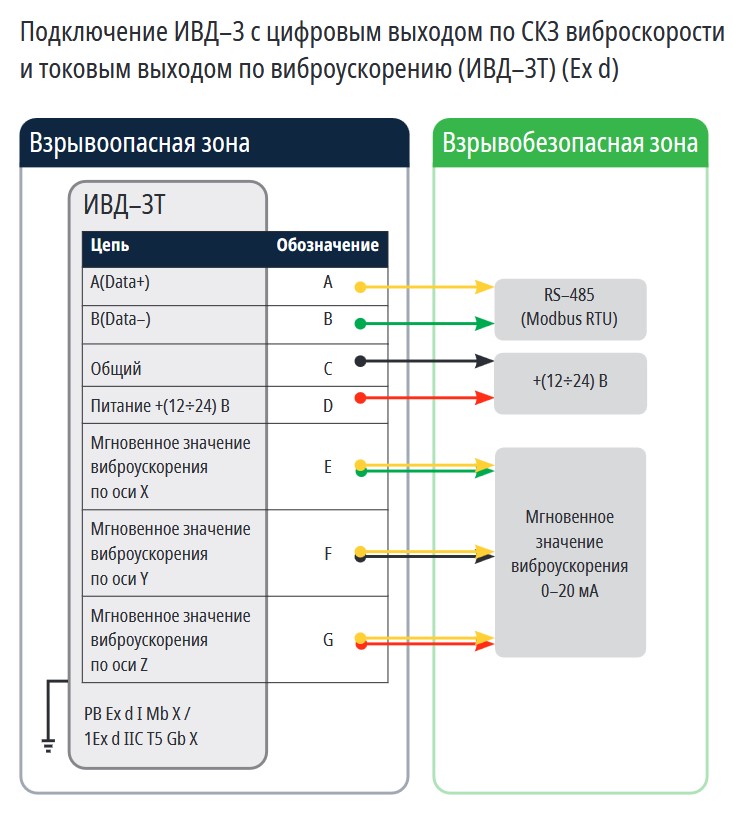

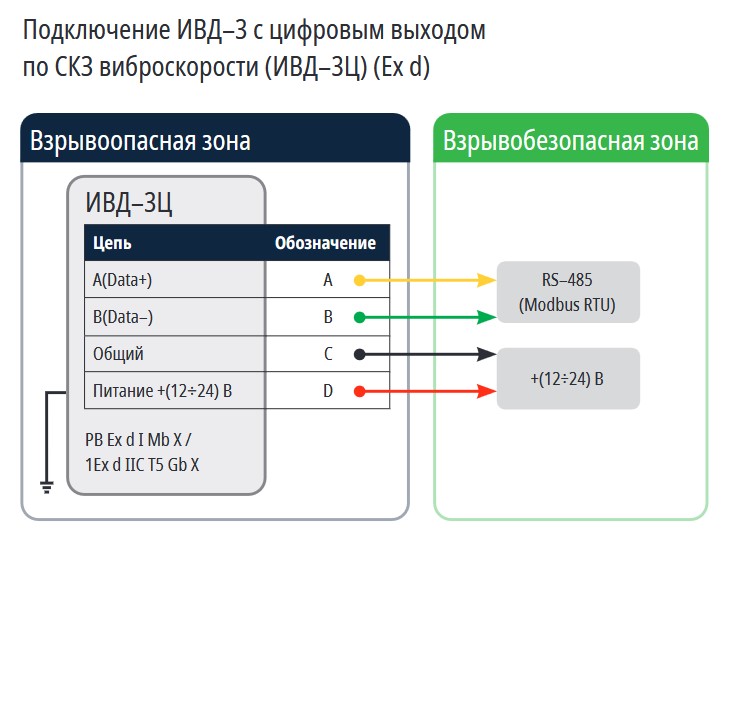

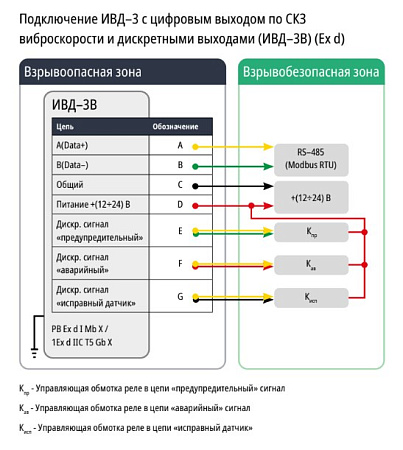

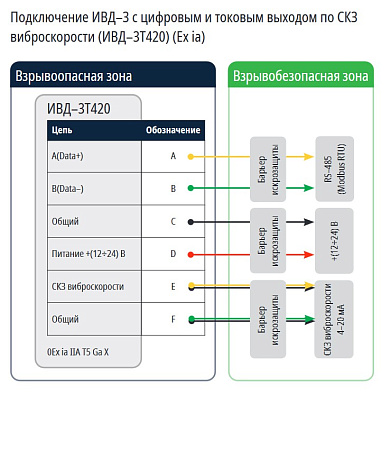

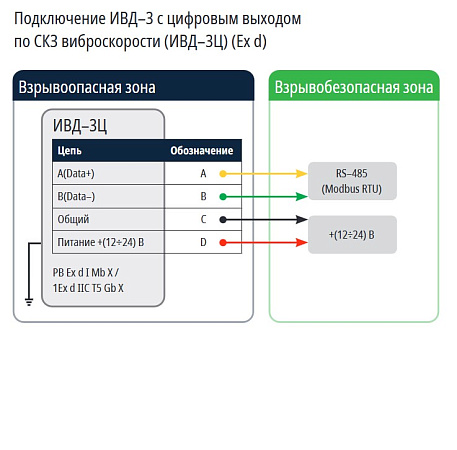

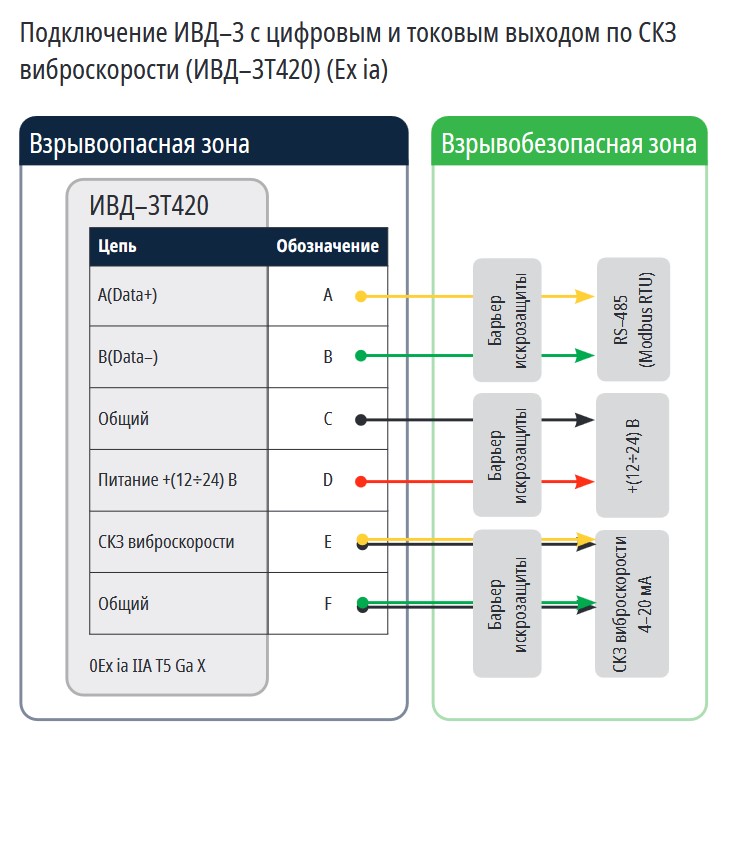

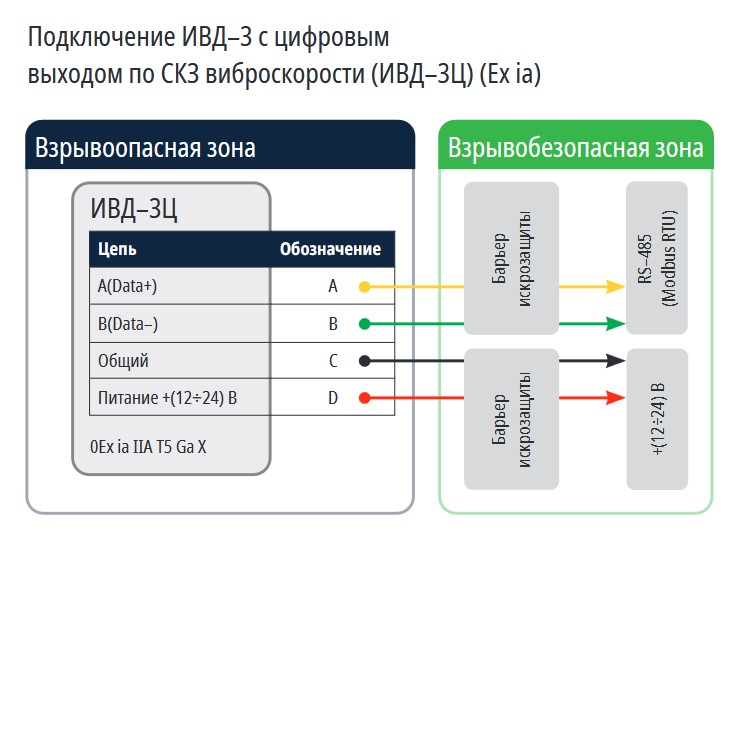

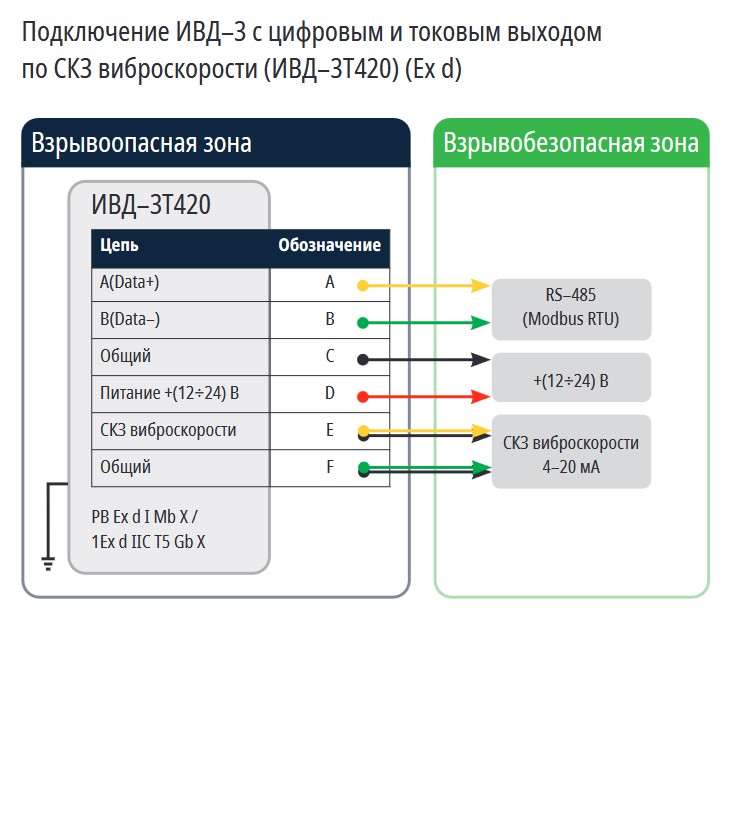

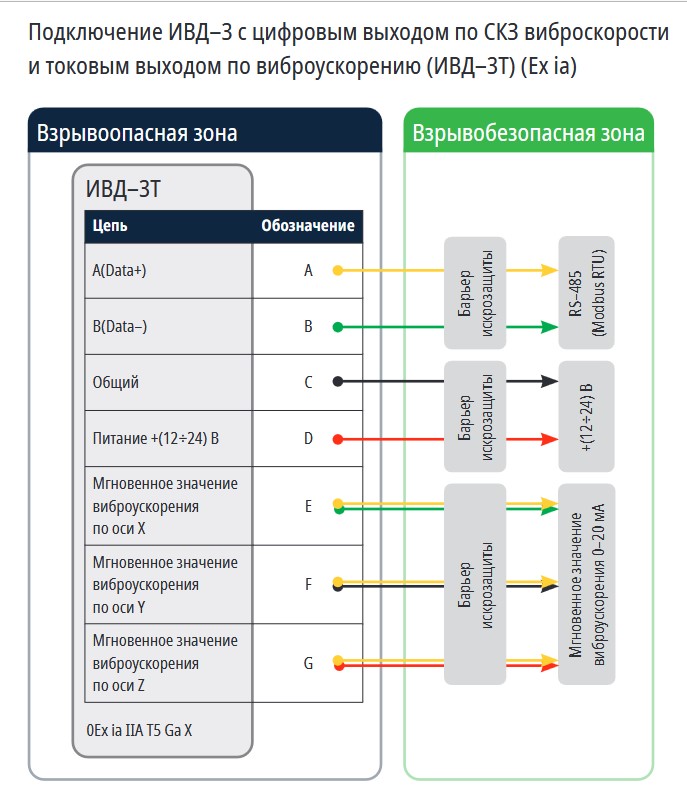

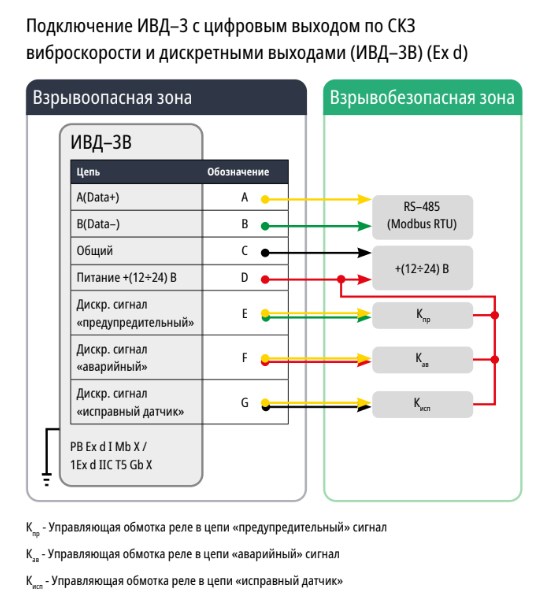

Схемы подключения
