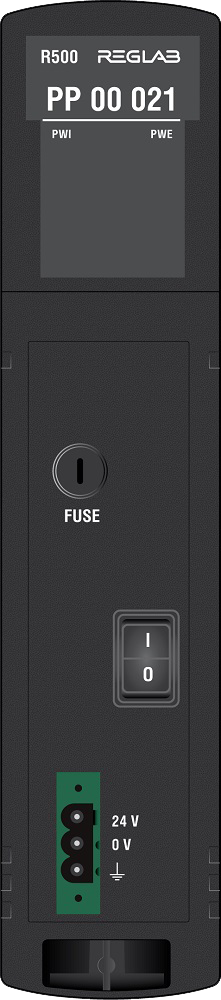

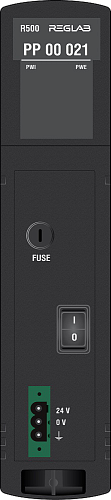

R500 PP 00 021
-
24 В DC, 75 Вт
-
с гальваноизоляцией внутренней сети питания от внешней
КО ВСЕМ МОДУЛЯМ
- обеспечивает гальваническую изоляцию внутренней сети электропитания от внешней;
- осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока.
В состав модуля входят:
- преобразователь 24 В / 24 В, обеспечивающий гальваническую изоляцию внутренней сети питания от внешней;
- тракт стабилизации и фильтрации входного напряжения;
- плавкий предохранитель (FUSE);
- электрический выключатель, предназначенный для коммутирования входного напряжения;
- светодиодная панель, предназначенная для осуществления световой индикации работы модуля.
Модуль источника питания передает в центральный процессор (в случае наличия резервного центрального процессора – в оба) информацию о наличии внешнего питания и состоянии присутствия на шине.
Индикация
Светодиодная панель модуля состоит из следующих индикаторов:
- PWE – индикатор горит при наличии входного напряжения от внешнего источника (сигнал снимается после входного предохранителя);
- PWI – индикатор горит при наличии питания на внутренней шине.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Входное напряжение, В: |
|
|
24 DC |
|
от 18 до 36 |
|
Входной ток, А, не более |
3,6 (при 24 В), предохранитель 5 А |
|
Допустимый диапазон частот входного напряжения, Гц |
– |
|
Выходное напряжение постоянного тока, В |
24 |
|
Потребление мощности, Вт, не более |
2 / 11* (* при включении в течение 1 сек) |
|
Номинальное значение выходной мощности (на внутреннюю шину питания), Вт |
75 |
|
Защита от перенапряжения |
Да |
|
Защита от обратной полярности |
Да |
|
Гальваническое разделение внешней и внутренней цепей |
Да |
|
Допустимая разность потенциалов, В: |
|
|
1500 |
|
2250 |
|
Допустимое пиковое напряжение (100 мс), В |
50 |
|
Допустимый перерыв в питании, мс |
– |
|
Условия эксплуатации: |
|
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Совместимый модуль шасси |
CH ХХ 011/ CH ХХ 012 / CH ХХ 811 |
|
Количество занимаемых слотов |
1 |
|
Размеры (ШхВхГ), мм |
40х180х145 |
|
Вес, кг |
0,5 |
