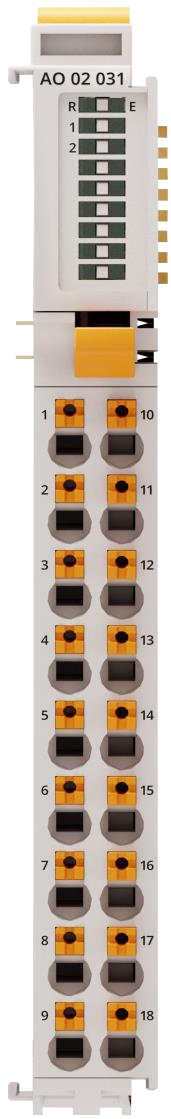

R050 AO 02 031
- ток от 0 до 20 мА, от 4 до 20 мА,
- напряжение от минус 5 до плюс 5 В, от 0 до плюс 5 В, от минус 10 до плюс 10 В, от 0 до плюс 10 В,
- 2 канала, поканальная Г/И
КО ВСЕМ МОДУЛЯМ
Модуль предназначен для вывода двух аналоговых сигналов постоянного тока и/или напряжения постоянного тока.
Каналы воспроизведения сигнала работают только при наличии внешнего источника питания постоянного тока, подключенного к клеммам 9 и 18.
Диапазон воспроизведения сигнала программно-аппаратно конфигурируемый и лежит в следующих пределах:
- от минус 5 до плюс 5 В;
- от 0 до плюс 5 В;
- от минус 10 до плюс 10 В;
- от 0 до плюс 10 В;
- от 0 до 20 мА;
- от 4 до 20 мА.
В состав электронного блока модуля входят:
- два цифроаналоговых преобразователя (ЦАП);
- два элемента гальванической развязки;
- микропроцессор;
- источник питания внутренних потребителей;
- два источника питания ЦАП;
- панель индикации.
Технические характеристики
|
Наименование параметра, единица измерения |
Значение |
|---|---|
|
Количество каналов |
2 |
|
Разрядность, бит |
16 |
|
Канал воспроизведения тока от 0 до 20 мА / от 4 до 20 мА |
|
|
Номинальные диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20 / от 4 до 20 |
|
Сопротивление нагрузки, Ом, не более |
500 |
|
Канал воспроизведения напряжения от 0 до плюс 5 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от 0 до + 5 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Канал воспроизведения напряжения от минус 5 до плюс 5 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от – 5 до + 5 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Канал воспроизведения напряжения от 0 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от 0 до + 10 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Канал воспроизведения напряжения от минус 10 до плюс 10 В |
|
|
Номинальный диапазон воспроизведения напряжения, В |
от – 10 до + 10 |
|
Сопротивление нагрузки, кОм, не менее |
10 |
|
Общие характеристики каналов воспроизведения |
|
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения / силы постоянного тока (в номинальных диапазонах), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения / силы постоянного тока при изменении температуры окружающего воздуха, %/°С |
±0,01 |
|
Защита от превышения по току (КЗ) |
Да |
|
Напряжение пробоя изоляции (гальваническая изоляция), В, не менее: |
|
|
500 |
|
500 |
|
500 |
|
500 |
|
Общие характеристики модуля |
|
|
Потребляемая мощность от внутренней шины питания контроллера, Вт, не более |
0,5 |
|
Напряжение питания от внешнего источника постоянного тока, В |
24 (от 20,4 до 28,8) |
|
Потребляемая мощность от внешнего источника постоянного тока (при напряжении 24 В), Вт, не более |
1,7 |
|
Условия эксплуатации: |
|
|
от + 15 до + 25 |
|
от – 40 до + 60 |
|
от 5 до 98 без образования конденсата |
|
Условия хранения: |
|
|
от – 40 до + 70 |
|
от 5 до 98 без образования конденсата |
|
Степень защиты от внешних воздействий |
IP20 |
|
Размеры (ШхВхГ), мм |
12х111х79 |
|
Вес, кг |
0,1 |
