R050 ST 00 111

Модули интерфейсные выполняют следующие функции:

• подключение крейта расширения R050 к шине RegulBus контроллеров REGUL;
• электропитание модулей крейта расширения посредством модуля источника питания PP 00 011.

Технические характеристики

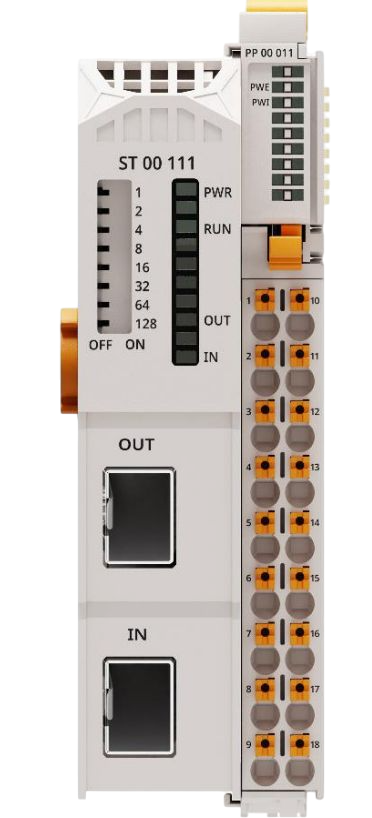

В состав модуля входят расположенные на передней панели:

• два коммуникационных порта с интерфейсом SFP, предназначенные для организации связи между крейтами контроллера;
• адресный переключатель, предназначенный для установки адреса крейта в составе контроллера.

Адресный переключатель имеет в своем составе 8 DIP-ключей. Активация ключа добавляет к значению адреса крейта соответствующую величину (от 1 до 128), указанную рядом с ним. Включение ключа происходит переводом слева на право (ONOFF). В итоге, с помощью адресного переключателя можно задать адрес крейта в диапазоне от 0 до 255.

Адрес крейта можно задавать произвольно, не ориентируясь на физический порядок соединений крейтов между собой, но он обязательно должен совпадать с адресом, присвоенным данному крейту в среде разработки.

Для соединения модулей с интерфейсом SFP (сам SFP-модуль в состав поставки не входит) можно использовать любые SFP-модули с поддержкой стандарта 100Base-FX (передача сигнала по волоконно-оптическому каналу связи). При этом типы и длины кабеля связи определяются типом используемого SFP-модуля.

При коммутации модулей интерфейсных между собой следует обратить внимание, что разъем OUT можно соединить только с разъемом IN.

В модулях с интерфейсом SFP Пользователю, с целью защиты от последствий неправильной коммутации, рекомендуется использовать SFP-модули с функцией WDM. При этом устанавливать SFP-модули следует «крест на крест», т.е. в разъем OUT установить трансивер с длиной волны приемника Х и передатчика Y. Тогда в разъеме IN необходимо будет установить трансиверы с длиной волны Y для приемника и Х - для передатчика.

Индикация

Группа функциональных индикаторов светодиодной панели модуля состоит из следующих индикаторов:

• PWR – индикатор горит при наличии питающего напряжения от модуля источника питания;
• RUN – индикатор состояния модуля:
  • индикатор не горит - отсутствует питание модуля или фатальная ошибка модуля. Если питание есть, то модуль не сконфигурирован и/или нет связи по шине RegulBus;
  • индикатор горит зеленым - модуль сконфигурирован и осуществляет обмен данными по шине RegulBus;
  • индикатор медленно мигает зеленым - модуль сконфигурирован и осуществляет обмен по шине RegulBus, но не выдает на выходные каналы модулей ввода/вывода полученные по ней данные (по причине отсутствия связи с модулем ввода-вывода или при несоответствии конфигурации модуля ввода-вывода конфигурации контроллера, либо при переводе ЦП в режим «стоп»);
  • индикатор быстро мигает зеленым - с момента включения по шине RegulBus производился обмен, но впоследствии связь с модулем ЦП была утеряна;
• IN/OUT (двухцветные индикаторы – красный/зеленый):
  порт SFP:
  • горит красным цветом – неисправность SFP модуля по его самодиагностике или сработка защиты по питанию (КЗ в модуле SFP);
  • не горит индикатор – отсутствует SFP модуль;
  • горит зеленым цветом – SFP модуль присутствует в слоте, нет активности;
  • индикатор мигает зеленым цветом – SFP модуль присутствует в слоте, есть активность.
