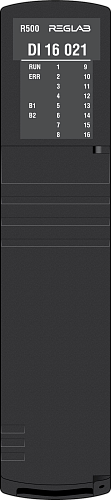

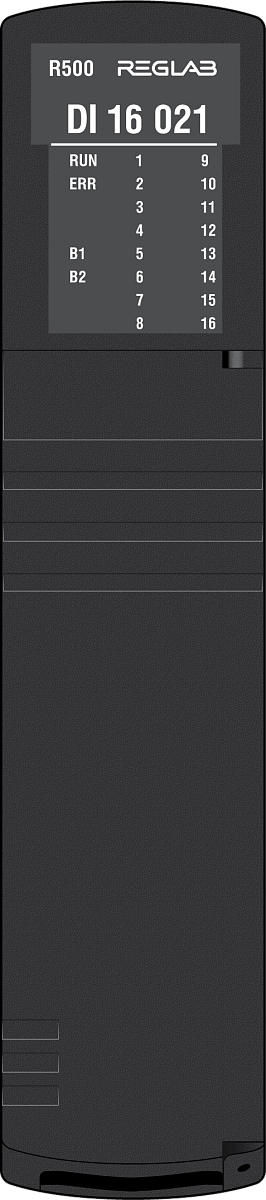

R500 DI 16 021

  • 220 В AC/В DC, 16 каналов, поканальная гальваническая изоляция
  • Клеммная колодка 36 контактов заказывается отдельно

Получить расчет проекта

КО ВСЕМ МОДУЛЯМ
Описание
Скачать ПО

Модуль предназначен для ввода шестнадцати дискретных сигналов переменного или постоянного напряжения 220 В.

В состав модуля входят:

  • шестнадцать блоков приёма входных дискретных сигналов с гальванической изоляцией входов между собой, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
  • микропроцессор;
  • источник питания (DC/DC-преобразователь 24 В/5 В);
  • панель индикации.

Алгоритм работы модуля следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 220 В постоянного или переменного тока. Сигнал с датчиков поступает в блок приёма входного сигнала, который имеет в своём составе выпрямитель и оптоизолятор. Полученный сигнал проходит через программную фильтрацию («антидребезг», время обработки которого задается в настроечных параметрах пользователем).

Каждый канал модуля имеет оборудование для защиты входных цепей от перенапряжения и перегрузки по току.

ИНДИКАЦИЯ

Индикация состояния каналов модулей: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля.


Технические характеристики

Наименование параметра, единица измерения

Значение

Количество каналов

16

Номинальное напряжение постоянного/переменного тока канала, В

220

Напряжение детектирования сигнала (постоянный / переменный ток), В:

  • уровень логический «1»

от 180 до 220

  • уровень логический «0»

от 0 до 20

Допустимое входное напряжение постоянного тока канала, В

250

Входной ток при сигнале «1», мА, не более:

  • постоянный ток

5

  • переменный ток

6

Время запаздывания, мс, не более:

  • с «0» на «1»

20

  • с «1» на «0»

20

Напряжение пробоя изоляции (гальваническая изоляция), В, не менее:

  • между каналами и внутренней шиной питания и данных

2000

  • между каналами и защитным заземлением

2000

  • между каналами

1500

Потребляемая мощность от шины питания контроллера, Вт

от 1,5 до 3,2

Условия эксплуатации:

  • температура окружающего воздуха в рабочих условиях, ºС

от – 40 до + 60

  • относительная влажность воздуха, %

от 5 до 98
без образования конденсата

Условия хранения:

  • температура окружающего воздуха, ºС

от – 40 до + 70

  • относительная влажность воздуха, %

от 5 до 98
без образования конденсата

Совместимый модуль шасси

CH ХХ 011/ CH ХХ 012 / CH ХХ 811

Количество занимаемых слотов

1

Степень защиты от внешних воздействий

IP20

Размеры (ШхВхГ), мм

40х180х145

Вес, кг

0,48
